DESCRIPCION
Este circuito suministra corriente electrica para el funcionamiento del conjunto de la ECU de advertencia de espacio libre.

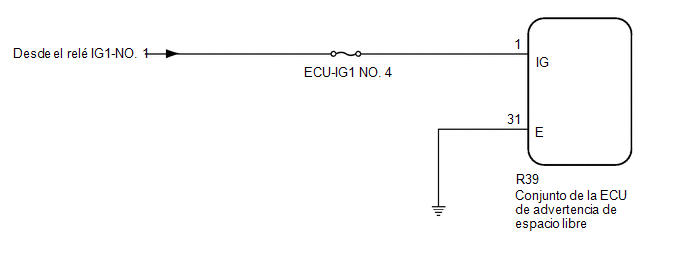

DIAGRAMA DE CONEXIONES
PRECAUCION/AVISO/OBSERVACION
AVISO:
Inspeccione los fusibles de los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.
PROCEDIMIENTO
| 1. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (FUENTE DE ALIMENTACION DEL CONJUNTO DE LA ECU DE ADVERTENCIA DE ESPACIO LIBRE) |
(a) Desconecte el conector R39 del conjunto de la ECU de advertencia de espacio libre.
|

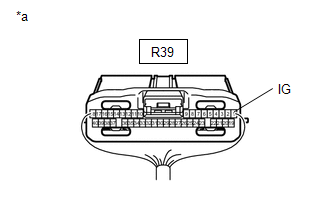

*a | Vista delantera del conector del mazo de cables (al conjunto de la ECU de advertencia de espacio libre) |
(b) Mida la tension segun los valores de la siguiente tabla.
Tension estandar:
|
Conexion del Tester | Condicion del interruptor | Condicion especificada |
|---|---|---|
|
R39-1 (IG) - Masa de la carroceria |
Interruptor de encendido en posicion ON |
11 a 14 V |
|
R39-1 (IG) - Masa de la carroceria |
Interruptor de encendido desactivado |
Por debajo de 1 V |
| NG | .gif) | REPARE O REEMPLACE EL MAZO DE CABLES O EL CONECTOR |
|
| 2. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DE LA ECU DE ADVERTENCIA DE ESPACIO LIBRE - MASA DE LA CARROCERIA) |
(a) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion | Condicion especificada |
|---|---|---|
| R39-31 (E) - Masa de la carroceria |
Siempre | Por debajo de 1 ? |
| OK | | CONTINUE CON LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS |
| NG | | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
