COMPONENTES
ILUSTRACIÓN
.png)
|

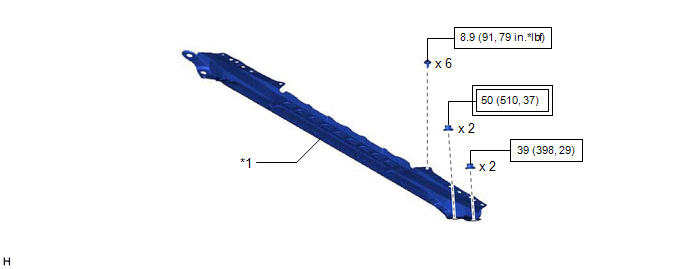

*1 | SUBCONJUNTO CENTRAL SUPERIOR DEL REFUERZO DE LA SUSPENSIÓN DELANTERA |
- | - |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |

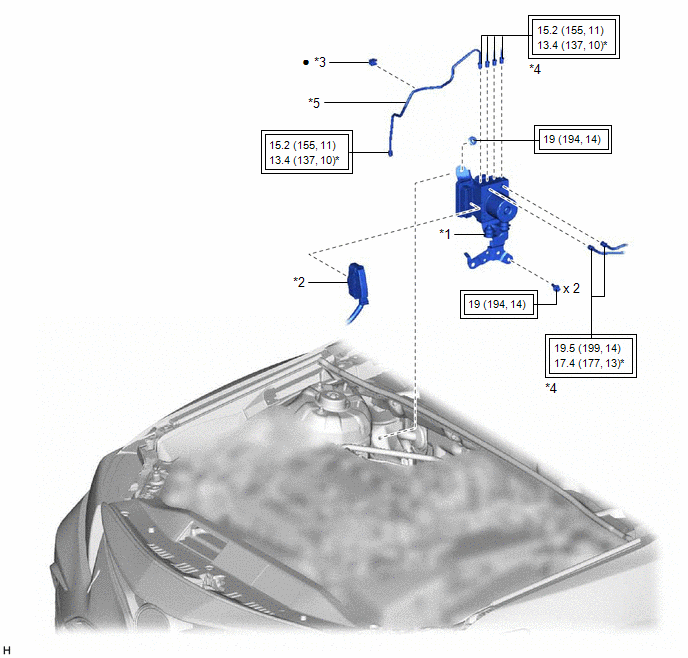

ILUSTRACIÓN
|
*1 | ACTUADOR DEL FRENO CON SOPORTE |
*2 | CONECTOR |
|
*3 | ABRAZADERA DEL TUBO DE FRENO |
*4 | LATIGUILLO DE FRENO |
|
*5 | TUBO DEL FRENO DELANTERO NO. 3 |
- | - |
|
|
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
* | Para utilizar con una llave de tuercas de unión |
|
● | Pieza no reutilizable |
- | - |

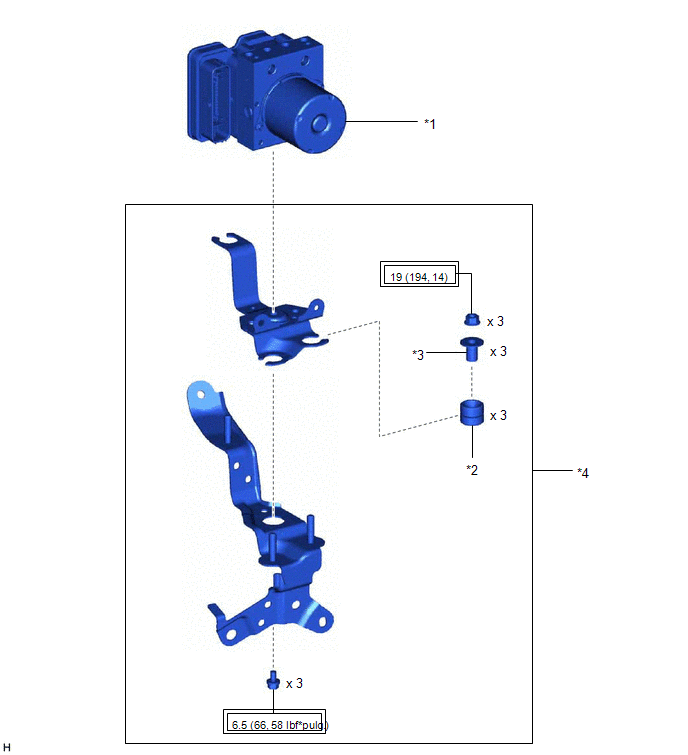

ILUSTRACIÓN
|
*1 | CONJUNTO DEL ACTUADOR DEL FRENO |
*2 | ELEMENTO AMORTIGUADOR DEL SOPORTE DEL ACTUADOR DEL FRENO |
|
*3 | COLLARÍN DE LA CAJA DEL ACTUADOR DEL FRENO NO. 2 |
*4 | CONJUNTO DEL SOPORTE DEL ACTUADOR DEL FRENO |
|
|
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
- | - |
