Componentes
COMPONENTES

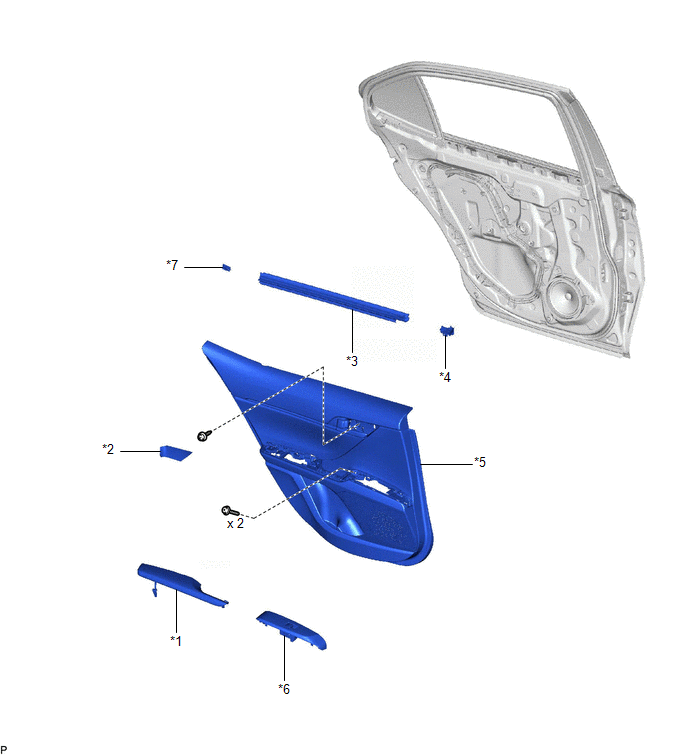

ILUSTRACIÓN
|
*1 | CONJUNTO DEL REPOSABRAZOS TRASERO |
*2 | SUBCONJUNTO DE LA FUNDA DEL REPOSABRAZOS DE LA PUERTA TRASERA |
|
*3 | BANDA PROTECTORA DEL CRISTAL INTERIOR DE LA PUERTA TRASERA |
*4 | CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA TRASERA NO. 2 |
|
*5 | SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA TRASERA |
*6 | CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO CON PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DE LA PUERTA TRASERA |
|
*7 | ABRAZADERA DEL ESTRIBO DE LA PUERTA NO. 1 |
- | - |

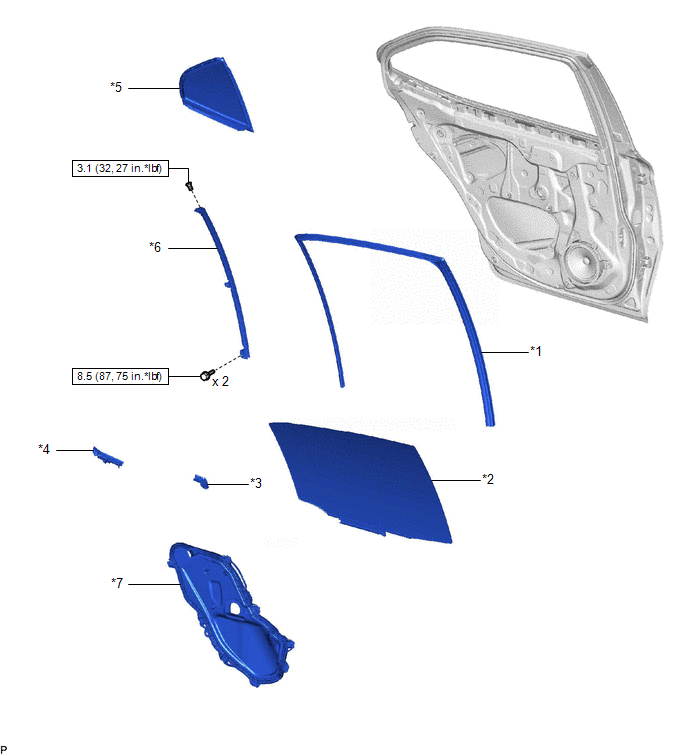

ILUSTRACIÓN
|
*1 | CARRIL DEL CRISTAL DE LA PUERTA TRASERA |
*2 | SUBCONJUNTO DEL CRISTAL DE LA PUERTA TRASERA |
|
*3 | SELLO DE VENTILACIÓN DE LA PUERTA TRASERA NO. 1 |
*4 | PROTECTOR DEL PANEL DE LA PUERTA TRASERA |
|
*5 | CRISTAL DE LA VENTANILLA LATERAL DE LA PUERTA TRASERA |
*6 | SUBCONJUNTO DEL MARCO INFERIOR TRASERO DE LA VENTANILLA TRASERA |
|
*7 | CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA TRASERA |
- | - |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |

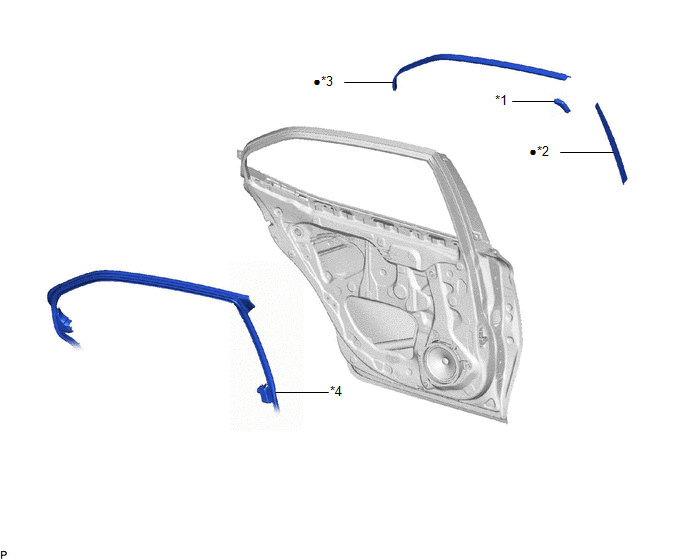

ILUSTRACIÓN
|
*1 | EMBELLECEDOR DEL MARCO DE LA PUERTA TRASERA |
*2 | BANDA EXTERIOR INFERIOR DE LA PUERTA TRASERA |
|
*3 | BANDA EXTERIOR DE LA PUERTA TRASERA |
*4 | BANDA PROTECTORA DE LA PUERTA TRASERA |
|
● | Pieza no reutilizable |
- | - |
