INSPECCION EN EL VEHICULO

PROCEDIMIENTO

1. INSPECCIONE EL MECANISMO DE APERTURA DE LA PUERTA DEL GARAJE

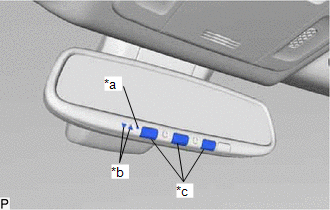

(a) Pulse cada interruptor ("HomeLink") de apertura de la puerta del garaje y controle que todos los indicadores luminosos ("HomeLink") se enciendan. Si una o mas de la apertura de la puerta del garaje ("homeLink") el LED no se enciende el indicador luminoso ("homeLink") y compruebe el estado del fusible y el mazo de cable. Si el cable esta roto el fusible o el mazo de cables no funciona correctamente, repare o sustituyalo. En caso contrario, sustituya el conjunto del espejo retrovisor interior (mecanismo de apertura de la puerta del garaje).

Haga clic aqui

*a

Indicador luminoso ("HomeLink")

*b

Indicadores de apertura de la puerta del garaje

*c

Interruptores de apertura de la puerta del garaje ("HomeLink")

2. COMPRUEBE EL REGISTRO Y LA TRANSMISION DEL MECANISMO DE APERTURA DE LA PUERTA DEL GARAJE

OBSERVACION:

Lleve a cabo esta prueba con un tester "HomeLink" y un transmisor de prueba. En primer lugar, borre los codigos del transmisor del cliente y, a continuacion, registre el codigo del tester de prueba.

Haga clic aqui

(a) Confirme si el codigo del transmisor de prueba se ha registrado correctamente.

OBSERVACION:

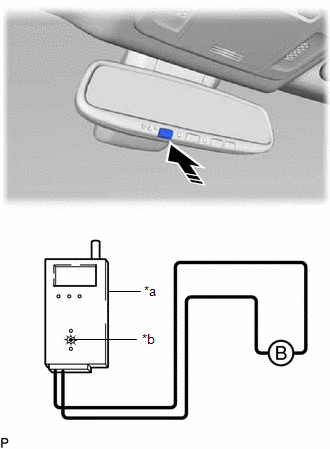

(b) Aplique tension de la bateria al tester "HomeLink", tal y como se muestra en la ilustracion.

*a

Tester "HomeLink"

*b

LED rojo

Prensa

(c) Pulse el interruptor de apertura de la puerta del garaje ("HomeLink"). Compruebe si el LED rojo del tester "HomeLink" se enciende.

OBSERVACION:

Si el LED rojo no se enciende, sustituya el conjunto del espejo retrovisor interior trasero (mecanismo de apertura de la puerta del garaje).

Haga clic aqui

(d) Cuando acabe la comprobacion, registre el codigo o codigos del cliente.

OBSERVACION:

Registro
REGISTRO PROCEDIMIENTO 1. REGISTRE EL CODIGO DEL TRANSMISOR OBSERVACION: El mecanismo de apertura de la puerta del garaje de este vehiculo registra codigos del transmisor de sistemas tales como ...
