Componentes
COMPONENTES

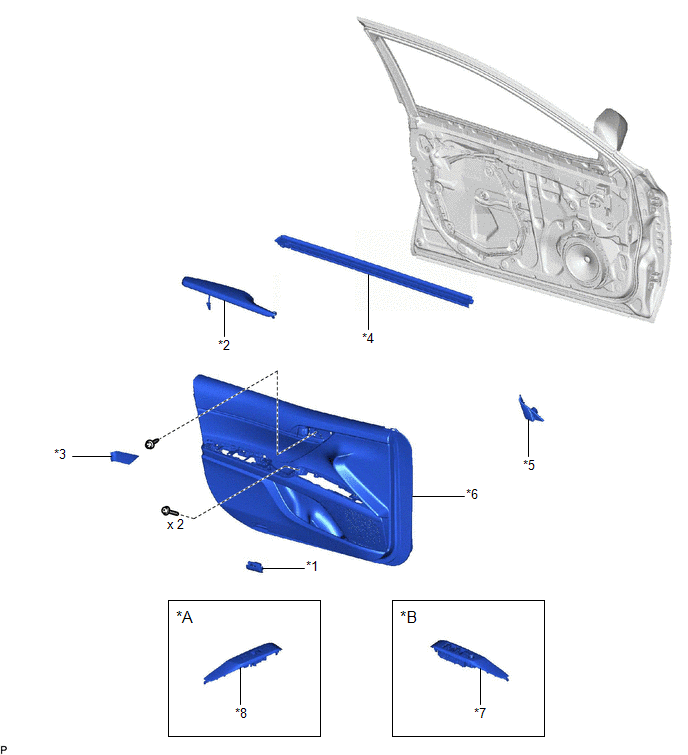

ILUSTRACIÓN
|
*A | para el lado del pasajero delantero |
*B | para el lado del conductor |
|
*1 | CONJUNTO DE LA LUZ DE CORTESÍA |
*2 | CONJUNTO DEL REPOSABRAZOS DELANTERO |
|
*3 | SUBCONJUNTO DE LA FUNDA DEL REPOSABRAZOS DE LA PUERTA DELANTERA |
*4 | BANDA PROTECTORA INTERIOR DEL CRISTAL DE LAS VENTANILLAS DELANTERAS CON SELLO DE VENTILACIÓN DE LA PUERTA DELANTERA |
|
*5 | EMBELLECEDOR DEL SOPORTE DEL BASTIDOR INFERIOR DE LA PUERTA DELANTERA |
*6 | SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA DELANTERA |
|
*7 | CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX CON PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DE LA PUERTA DELANTERA |
*8 | CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON PANEL DE LA BASE SUPERIOR DEL REPOSABRAZOS DE LA PUERTA DELANTERA |
ILUSTRACIÓN
|
*1 | CARRIL DEL CRISTAL DE LA PUERTA DELANTERA |
*2 | SUBCONJUNTO DEL CRISTAL DE LA PUERTA DELANTERA |
|
*3 | PROTECTOR DEL PANEL DE LA PUERTA DELANTERA |
*4 | CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA DELANTERA |
|
*5 | CLIP DE LA BANDA PROTECTORA DE LA PUERTA DELANTERA |
*6 | TAPÓN DEL ORIFICIO |
.png) |
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
- | - |

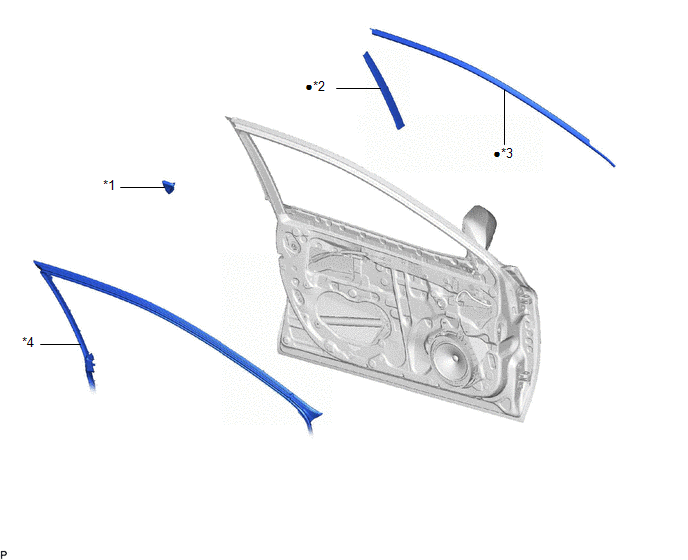

ILUSTRACIÓN
|
*1 | EMBELLECEDOR DEL BASTIDOR DE LA PUERTA |
*2 | TIRA DE LA PUERTA DELANTERA NO. 2 |
|
*3 | TIRA DE LA PUERTA DELANTERA NO. 3 |
*4 | BANDA PROTECTORA DE LA PUERTA DELANTERA |
|
● | Pieza no reutilizable |
- | - |
