AJUSTE
PRECAUCIÓN/AVISO/OBSERVACIÓN

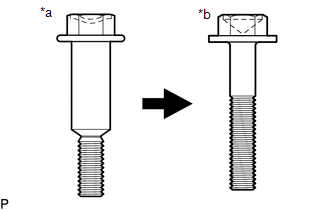

*a | Perno de centraje |
*b | Perno estándar |
OBSERVACIÓN:
Haga clic aquí
PROCEDIMIENTO
1. INSPECCIONE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

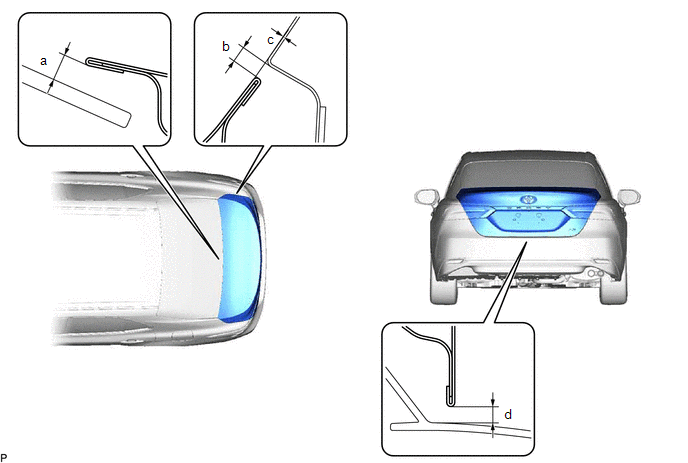

(a) Compruebe si las medidas de espacio libre de las áreas de "a" a "d" están dentro de los valores estándar.
Medida | Medida |
Medida | Medida |
---|---|---|---|
a | 5.8 mm (0.228 pulg.) |
b | De 2.6 a 5.6 mm (0.102 a 0.220 pulg.) |
c | De -1.4 a 1.6 mm (-0.0551 a 0.063 pulg.) |
d | De 4.0 a 8.0 mm (de 0.157 a 0.315 pulg.) |
2. EXTRAIGA EL CONJUNTO DE LA CUBIERTA DE LA RUEDA DE REPUESTO
Haga clic aquí
3. EXTRAIGA LA CUBIERTA DE LA BANDEJA DE LA RUEDA DE REPUESTO
Haga clic aquí
4. EXTRAIGA LA PLACA DE ACABADO DEL PISO TRASERO
Haga clic aquí
5. EXTRAIGA LA CUBIERTA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES
Haga clic aquí
6. EXTRAIGA LA TAPA DE LA BISAGRA IZQUIERDA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES
Haga clic aquí
7. EXTRAIGA LA TAPA DE LA BISAGRA DERECHA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES
Haga clic aquí
8. AJUSTE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

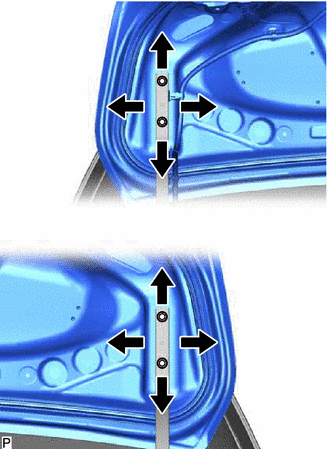

(a) Afloje los 4 pernos de las bisagras de las puertas para ajustarlas horizontal y verticalmente. |
|
(b) Apriete los 4 pernos tras el ajuste.
Torque:
7.5 N·m {76 kgf·cm, 66 in·lbf}

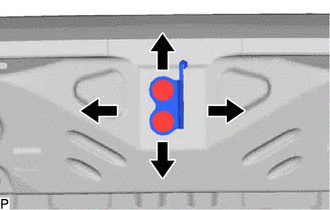

(c) Afloje ligeramente los 2 tornillos de montaje del percutor con una llave de cubo "TORX" T40. |
|
(d) Golpee el percutor con una barra de latón y un martillo para ajustarlo en su posición.
(e) Después del ajuste, apriete los 2 tornillos de montaje del percutor con una llave de cubo "TORX" T40.
Torque:
23 N·m {235 kgf·cm, 17 ft·lbf}
9. COLOQUE LA TAPA DE LA BISAGRA IZQUIERDA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES
Haga clic aquí
10. COLOQUE LA TAPA DE LA BISAGRA DERECHA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES
Haga clic aquí
11. INSTALE LA CUBIERTA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES
Haga clic aquí
12. INSTALE LA PLACA DE ACABADO DEL PISO TRASERO
Haga clic aquí
13. COLOQUE LA BANDEJA DE LA CUBIERTA DE LA RUEDA DE REPUESTO
Haga clic aquí
14. COLOQUE EL CONJUNTO DE LA CUBIERTA DE LA RUEDA DE REPUESTO
Haga clic aquí
