MONTAJE
PROCEDIMIENTO
1. INSTALE EL RETÉN DEL DEFLECTOR TRASERO (con deflector trasero)
Excepto TRD:
Haga clic aquí
2. INSTALE EL DEFLECTOR TRASERO (con deflector trasero)
Haga clic aquí
3. INSTALE EL ELEMENTO AMORTIGUADOR DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

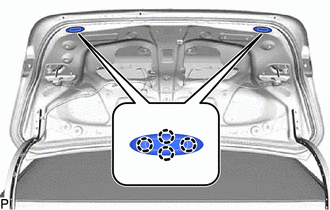

(a) Enganche los 8 ganchos e instale 2 nuevos elementos amortiguadores de la puerta del compartimiento de equipajes. |
|
4. INSTALE EL CONJUNTO DE LUCES DE MATRÍCULA (para el lado izquierdo)
Haga clic aquí
5. INSTALE EL CONJUNTO DE LUCES DE MATRÍCULA (para el lado derecho)
OBSERVACIÓN:
Siga el mismo procedimiento que en el lado izquierdo.
6. INSTALE EL INTERRUPTOR DE LA LLAVE ELÉCTRICA DEL COMPARTIMIENTO DE EQUIPAJES
Haga clic aquí
7. INSTALE EL SUBCONJUNTO DEL EMBELLECEDOR EXTERIOR DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES
Haga clic aquí
8. INSTALE EL EMBELLECEDOR EXTERIOR DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES NO. 3
Haga clic aquí
9. INSTALE EL CONJUNTO DE LAS LUCES TRASERAS IZQUIERDAS
Haga clic aquí
10. COLOQUE EL CONJUNTO DE LAS LUCES TRASERAS DERECHAS
OBSERVACIÓN:
Siga el mismo procedimiento que en el lado izquierdo.
11. INSTALE EL CONJUNTO DEL CILINDRO DE LA CERRADURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

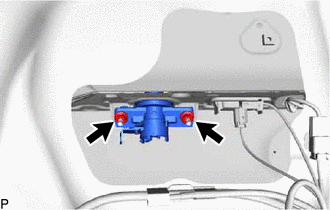

(a) Instale el conjunto del cilindro de la cerradura de la puerta del compartimiento de equipajes con las 2 tuercas. Torque: 5.5 N·m {56 kgf·cm, 49 in·lbf} |
|
12. INSTALE EL CONJUNTO DE LA CERRADURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES
Haga clic aquí
13. COLOQUE LA TAPA DE LA BISAGRA IZQUIERDA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

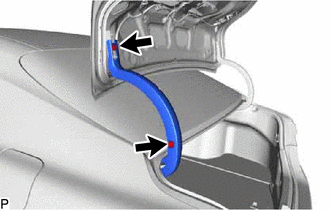

(a) Instale la cubierta izquierda de la bisagra de la puerta del compartimiento de equipajes con los 2 clips. |
|
14. COLOQUE LA TAPA DE LA BISAGRA DERECHA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

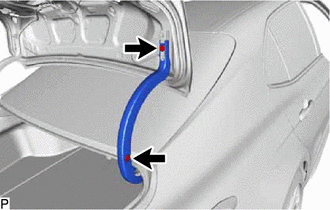

(a) Instale la cubierta derecha de la bisagra de la puerta del compartimiento de equipajes con los 2 clips. |
|
15. INSTALE LA CUBIERTA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

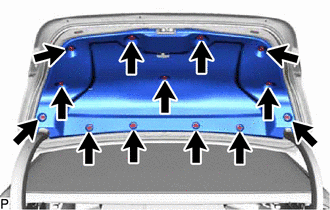

(a) Instale la cubierta de la puerta del compartimiento de equipajes con los 13 clips. |
|
