EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

PROCEDIMIENTO

1. EXTRAIGA LA RUEDA TRASERA

Haga clic aquí.

2. DESCONECTE EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO NO. 2

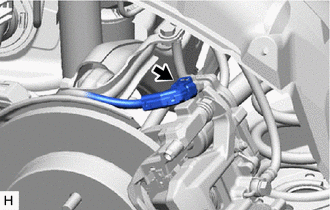

(a) Desconecte el conector del conjunto de cables del freno de estacionamiento No. 2 del conjunto del actuador del freno de estacionamiento.

AVISO:

  • Elimine la suciedad y las partículas extrañas sobre y alrededor del conector del conjunto del cable del freno de estacionamiento n° 2 antes de realizar este paso.
  • No permita que entre agua, aceite o suciedad en el conector del conjunto del cable del freno de estacionamiento No. 2.

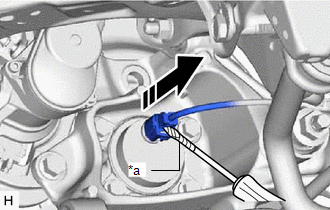

(b) Utilice un destornillador con la punta envuelta con cinta protectora para desconectar el conector del conjunto del cable del freno de estacionamiento No. 2 del conjunto del cubo y cojinete del eje trasero.

AVISO:

Tenga cuidado de no dañar el conjunto del cubo y cojinete del eje trasero o la cubierta del conector.

*a

Cinta protectora

3. SEPARE EL CONJUNTO DE LA PINZA DEL FRENO DE DISCO TRASERO

Haga clic aquí

4. EXTRAIGA EL DISCO TRASERO

Haga clic aquí

5. EXTRAIGA EL CONJUNTO DE CUBO Y COJINETE DEL EJE TRASERO

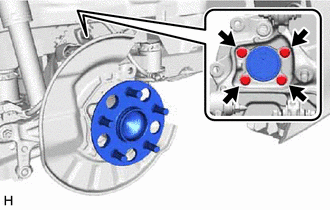

(a) Extraiga los 4 pernos, el conjunto del cubo y cojinete del eje trasero y el subconjunto de la cubierta antipolvo del freno de disco trasero del subconjunto del soporte del eje trasero.
