Toyota Camry Manual de reparaciones XV70 (2017-2023): Interruptor Del Freno De Estacionamiento ElÉctrico

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Freno / Freno De Estacionamiento / Interruptor Del Freno De Estacionamiento ElÉctrico

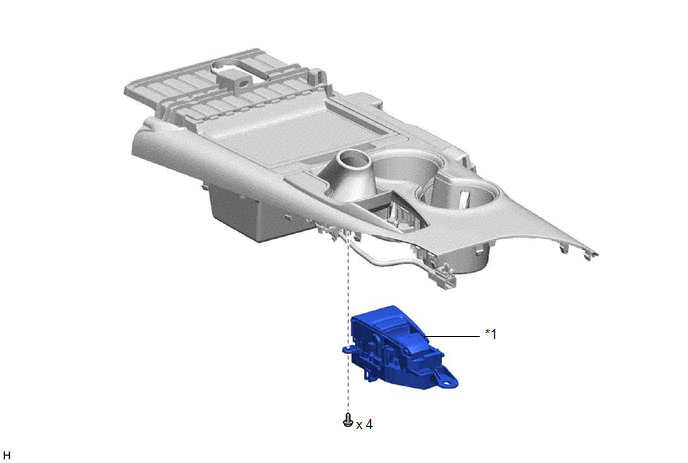

Componentes

COMPONENTES

ILUSTRACIÓN

*1

CONJUNTO DEL INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO ELÉCTRICO

-

-

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

Haga clic aquí

2. EXTRAIGA EL SUBCONJUNTO DEL PANEL SUPERIOR TRASERO DE LA CONSOLA

Haga clic aquí

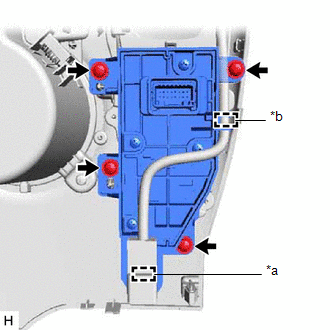

3. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO ELÉCTRICO

(a) Desenganche la abrazadera y la guía.

*a

Abrazadera

*b

Guía

(b) Extraiga los 4 tornillos y el conjunto del interruptor del freno de estacionamiento eléctrico.

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

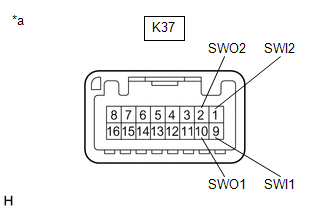

1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO ELÉCTRICO

(a) Verifique la resistencia.

(1) Mida la resistencia según los valores de la tabla a continuación.

Resistencia estándar:

Conexión del tester

Condición

Condición especificada

K37-9 (SWI1) - K37-10 (SWO1)

OFF (liberar)

100 kΩ o superior

ON (bloquear)

10Ω o menos

Interruptor no accionado

100 kΩ o superior

K37-9 (SWI1) - K37-1 (SWI2)

OFF (sin pulsar)

10Ω o menos

ON (bloquear)

10Ω o menos

Interruptor no accionado

100 kΩ o superior

K37-9 (SWI1) - K37-2 (SWO2)

OFF (sin pulsar)

10Ω o menos

ON (bloquear)

100 kΩ o superior

Interruptor no accionado

10Ω o menos

K37-1 (SWI2) - K37-10 (SWO1)

OFF (liberar)

100 kΩ o superior

ON (bloquear)

10Ω o menos

Interruptor no accionado

10Ω o menos

K37-1 (SWI2) - K37-2 (SWO2)

OFF (sin pulsar)

10Ω o menos

ON (bloquear)

100 kΩ o superior

Interruptor no accionado

100 kΩ o superior

Si el resultado no es el especificado, sustituya el conjunto del interruptor del freno de estacionamiento eléctrico.

*a

Componente sin mazo de cables conectado

(Conjunto del interruptor del freno de estacionamiento eléctrico)

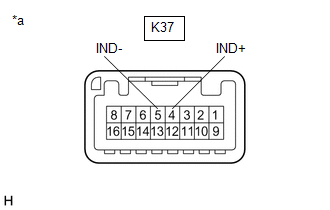

(b) Compruebe si se ilumina.

(1) Aplique tensión de la batería al conjunto del interruptor del freno de estacionamiento eléctrico y compruebe que el interruptor se ilumina.

OK:

Estado

Condición especificada

Terminal positivo de la batería (+) → K37-4 (IND+)

Terminal negativo de la batería (-) → K37-5 (IND-)

Se enciende

Si el resultado no es el especificado, sustituya el conjunto del interruptor del freno de estacionamiento eléctrico.

*a

Componente sin mazo de cables conectado

(Conjunto del interruptor del freno de estacionamiento eléctrico)

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO ELÉCTRICO

(a) Instale el conjunto del interruptor del freno de estacionamiento eléctrico con los 4 tornillos.

(b) Enganche la abrazadera y la guía.

2. INSTALE EL SUBCONJUNTO DEL PANEL SUPERIOR TRASERO DE LA CONSOLA

Haga clic aquí
