Componentes
COMPONENTES

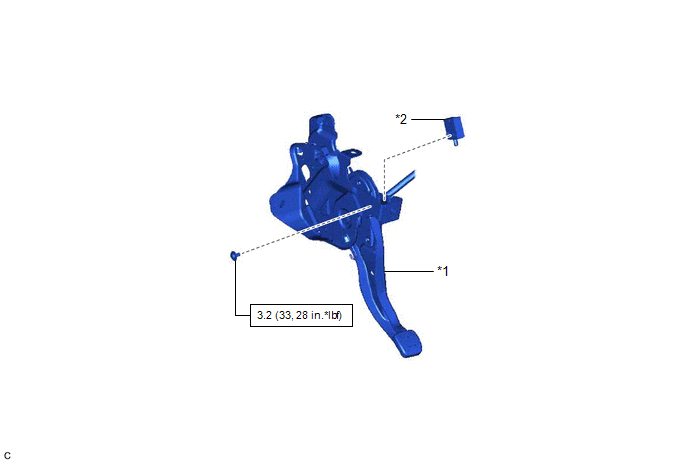

ILUSTRACIÓN
|
*1 | CONJUNTO DEL PEDAL DEL FRENO DE ESTACIONAMIENTO |
*2 | CONJUNTO DEL INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO |
.png) |
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
- | - |
ExtracciÓn
EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que se deben realizar después de extraer e instalar las piezas, o al sustituirlas durante la extracción/instalación del conjunto del interruptor del freno de estacionamiento.
Procedimientos necesarios después de extraer, instalar o sustituir piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
|
*1: cuando se realiza el aprendizaje con el Techstream.
Haga clic aquí | |||
|
Desconecte el cable del terminal negativo de la batería |
Realice la calibración a cero del sensor de dirección |
Sistema de asistencia al seguimiento de carril |
|
|
Sistema anticolisión | |||
|
Sistema de freno de asistencia al estacionamiento*1 | |||
|
Memorice el punto neutro del ángulo de la dirección. |
Sistema de monitoreo de asistencia al estacionamiento |
| |
|
Sistema de supervisión de vista panorámica |
| ||
PROCEDIMIENTO
1. SEPARE EL CONJUNTO DEL PEDAL DEL FRENO DE ESTACIONAMIENTO
Haga clic aquí
.gif)
2. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO

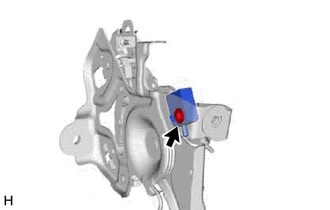

| (a) Quite el tornillo y extraiga el conjunto del interruptor del freno de estacionamiento del conjunto pedal del freno de estacionamiento. |
|
InspecciÓn
INSPECCIÓN
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO
| (a) Mida la resistencia entre el terminal del conector y la tuerca en el conjunto del interruptor del freno de estacionamiento. Resistencia estándar
Si el resultado no es el especificado, sustituya el conjunto del interruptor del freno de estacionamiento. |
|
InstalaciÓn
INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO
(a) Instale el conjunto del interruptor del freno de estacionamiento en el conjunto del pedal de dicho freno con el tornillo.
Torque:
3.2 N·m {33 kgf·cm, 28 in·lbf}
2. CONECTE EL CONJUNTO DEL PEDAL DEL FRENO DE ESTACIONAMIENTO
Haga clic aquí .gif)
Interruptor Del Freno De Estacionamiento ElÉctricoTabla De DiagnÓsticos De Problemas
TABLA DE DIAGNÓSTICOS DE PROBLEMAS OBSERVACIÓN:
Consulte la siguiente tabla para determinar la causa de los síntomas del problema. Si hay varias áreas posiblemente afectadas, las causas posibles del problema están enumeradas en oden de probabilidad en la columna "Suspected Area" de la tabla. ...
