Medidores y contadores

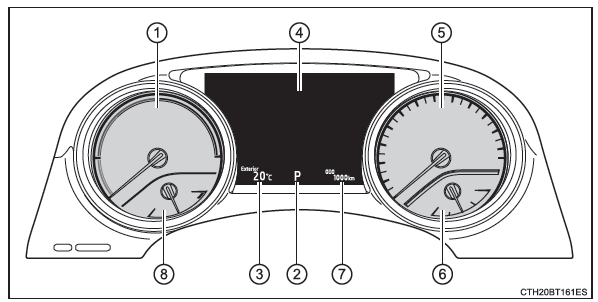

Las unidades utilizadas en los contadores podrían diferir dependiendo de la región de uso.

  1. Indicador del sistema híbrido
    Muestra el nivel de potencia o regeneración del sistema híbrido
  2. Posición del cambio
  3. Temperatura exterior
    Muestra la temperatura exterior dentro del rango de -40ºC (-40ºF) a 50ºC (122ºF).
    El indicador de temperatura exterior baja se enciende cuando la temperatura ambiente es igual o inferior a 3ºC (37ºF).
  4. Visualizador de información múltiple
    Ofrece al conductor información amplia de datos del vehículo
    Muestra mensajes de aviso en caso de producirse un funcionamiento incorrecto
  5. Velocímetro
  6. Medidor de combustible
  7. Cuentakilómetros y cuentakilómetros parcial
  8. Termómetro del refrigerante del motor
    Muestra la temperatura del refrigerante del motor

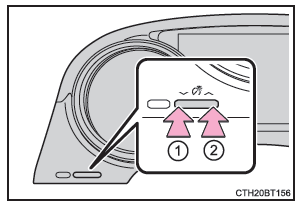

Control de la luz del tablero de instrumentos

Es posible ajustar el brillo de las luces del tablero de instrumentos.

Medidores y contadores

  1. Más oscuro
  2. Más brillante

*: Modo de día y modo de noche

■ Los contadores y el visualizador se iluminan cuando

El interruptor de alimentación está en el modo ON.

■ Brillo de los contadores (modo de día y modo de noche)

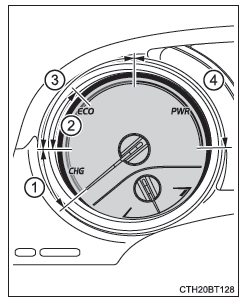

■ Indicador del sistema híbrido

Medidores y contadores

  1. Zona de carga
    Indica una carga regenerativa.
  2. Zona ecológica híbrida
    Indica que no se está usando la potencia del motor de gasolina con mucha frecuencia.
    El motor de gasolina se parará automáticamente y se volverá a arrancar en distintas condiciones.
  3. Zona ecológica
    Indica que el vehículo se está conduciendo de manera ecológica.
  4. Zona de potencia
    Indica que se está superando un rango de conducción ecológica (durante una conducción a plena potencia, etc.)

*: Cuando se usa en este manual, el término "regeneración" se refiere a la conversión de la energía creada por el movimiento del vehículo en energía eléctrica.

El indicador del sistema híbrido no funcionará en las siguientes situaciones:

■ Velocidad del motor

En los vehículos híbridos, la velocidad del motor está controlada con gran precisión para mejorar el rendimiento del combustible y reducir las emisiones de gases de escape, etc.

Hay ocasiones en las que la velocidad del motor que aparece en el visualizador puede variar con las mismas condiciones de conducción y funcionamiento.

■ Visualizador de la temperatura exterior

En las siguientes situaciones, es posible que no se visualice correctamente la temperatura exterior o que el visualizador tarde más de lo normal en cambiar:

AVISO

■ Para evitar daños en el motor y sus componentes

El motor puede sobrecalentarse si el termómetro del refrigerante del motor está en la zona roja (H). En tal caso, pare inmediatamente el vehículo en un lugar seguro y compruebe el motor cuando se haya enfriado completamente.
