Toyota Camry Manual del propietario XV70 (2017-2023): Luces de aviso e indicadores

Las luces de aviso y los indicadores del conjunto de instrumentos, el panel central y los espejos retrovisores exteriores informan al conductor sobre el estado de los distintos sistemas del vehículo.

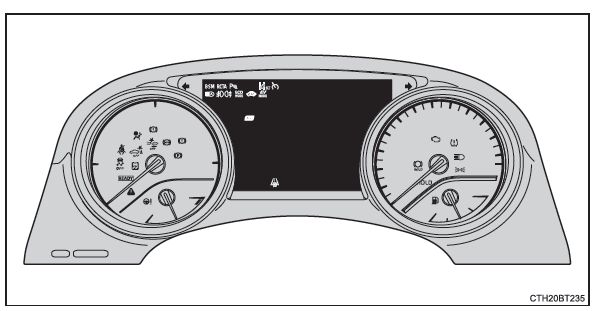

A modo de explicación, las ilustraciones siguientes muestran todas las luces de aviso y los indicadores encendidos.

Luces de aviso e indicadores

Luces de aviso

Las luces de aviso informan al conductor sobre funcionamientos incorrectos en alguno de los sistemas del vehículo.

Luz de aviso del sistema de frenos

Luz de aviso del sistema de frenos

Luz indicadora de funcionamiento incorrecto

Luz de aviso SRS

Luz de aviso del ABS

Indicador del freno de estacionamiento

Indicador de retención del freno en funcionamiento

Luz de aviso del sistema de servodirección eléctrica

Luz de aviso PCS

Indicador ICS OFF

Indicador LDA (Alerta de cambio de carril)

Indicador de deslizamiento

Luz de aviso de nivel bajo de combustible

Luz recordatoria del cinturón de seguridad del conductor y del pasajero delantero

Luz de aviso principal

Luz de aviso de la presión de los neumáticos

*1: Estas luces se encienden cuando el interruptor de alimentación se coloca en el modo ON para indicar que se está realizando una comprobación del sistema. Se apagan al encender el sistema híbrido o pasados unos segundos. Si una luz no se enciende, o si no se apaga, podría existir un funcionamiento incorrecto en un sistema.

Lleve el vehículo a un taller de Toyota o taller autorizado de Toyota, o a un taller de confianza para que lo revisen.
*2: Esta luz parpadea para indicar un funcionamiento incorrecto.

Indicadores

Los indicadores informan al conductor sobre el estado de funcionamiento de los distintos sistemas del vehículo.

Indicador del intermitente

Indicador de las luces de posición traseras

Indicador de la luz de carretera

Indicador de la luz de carretera automática

Indicador de la luz antiniebla delantera

Indicador de la luz antiniebla trasera

Indicador AGC (Control automático del desplazamiento)

Indicador del freno de estacionamiento

Indicador de retención del freno en funcionamiento

Indicador de la posición de espera de la retención del freno

Indicador de control de crucero

Indicador de control de crucero con radar dinámico

Indicador "SET" de control de crucero

Luz de aviso PCS

Indicador ICS OFF

Indicador LDA (Alerta de cambio de carril)

Indicador LDA (Alerta de cambio de carril)

Indicador LDA (Alerta de cambio de carril)

Indicador de deslizamiento

Indicador VSC OFF

Indicador "BSM"

Indicador "RCTA"

Indicadores del espejo retrovisor exterior de BSM (Monitor de punto ciego)

Indicador "PASSENGER AIRBAG"

Indicador "PASSENGER AIRBAG"

Indicador de seguridad

Indicador del sensor de asistencia al aparcamiento de Toyota

Indicador "SPORT"

Indicador "ECO MODE"

Indicador "READY"

Indicador EV

Indicador del modo de conducción EV

Indicador de temperatura exterior baja

*1: Estas luces se encienden cuando el interruptor de alimentación se coloca en el modo ON para indicar que se está realizando una comprobación del sistema. Se apagan al encender el sistema híbrido o pasados unos segundos. Si una luz no se enciende, o si no se apaga, podría existir un funcionamiento incorrecto en un sistema.
Lleve el vehículo a un taller de Toyota o taller autorizado de Toyota, o a un taller de confianza para que lo revisen.
*2: Esta luz se enciende cuando el sistema está apagado.
*3: Esta luz parpadea para indicar que el sistema está activado.
*4: Esta luz se enciende en el panel central.
*5: Cuando la temperatura exterior es de aproximadamente 3ºC (37ºF) o inferior, este indicador parpadea durante aproximadamente 10 segundos y, a continuación, permanece encendido.
*6: Estos indicadores se encenderán en las siguientes situaciones para indicar que el sistema está llevando a cabo una comprobación inicial:

*7: Esta luz se enciende en los espejos retrovisores exteriores.

ADVERTENCIA

■ Si una luz de aviso del sistema de seguridad no se enciende

Si alguna luz del sistema de seguridad, como la luz de aviso del ABS y SRS, no se enciende al arrancar el sistema híbrido, puede que dichos sistemas no estén disponibles para protegerle en caso de accidente, lo que podría ocasionarle lesiones graves o mortales. Lleve el vehículo inmediatamente a un taller de Toyota, un taller autorizado de Toyota o un taller de confianza para que lo revisen, si sucede esto.

Grupo de instrumentos
...

Medidores y contadores
Las unidades utilizadas en los contadores podrían diferir dependiendo de la región de uso. Indicador del sistema híbrido Muestra el nivel de potencia o regeneración del sistema híbrido ...
