DESCRIPCION
No. de DTC | Detection Item |
Condicion de deteccion de DTC |
Area Afectada |
---|---|---|---|
B153A |
GVIF desconectado (del modulo de extension a H/U) |
GVIF desconectado (de la ECU de navegacion al conjunto del receptor de radio y pantalla) |
|
DIAGRAMA DE CABLEADO
PRECAUCION/AVISO/OBSERVACION
AVISO:
Haga clic aqui
PROCEDIMIENTO
1. | REVISE LOS DTC |
(a) Borre los DTC.
Body Electrical > Navigation System > Clear DTCs(b) Vuelva a comprobar si se emiten DTC y compruebe que no se emita ningun DTC.
Body Electrical > Navigation System > Trouble CodesOK:
No se emiten DTC.
OK | ![]() |
COMPRUEBE CON EL METODO DE SIMULACION Haga clic aqui |
|
2. |
INSPECCIONE EL CABLE DE NAVEGACION NO. 1 (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - ECU DE NAVEGACION) |

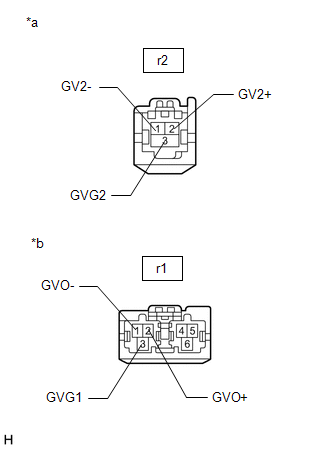

(a) Desacople el conector r1 de la ECU de navegacion. |
|
(b) Desacople el conector r2 del conjunto del receptor de radio y pantalla.
(c) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
Conexion del tester | Condicion |
Condicion especificada |
---|---|---|
r1-1 (GVO-) - r2-1 (GV2-) |
Siempre | Inferior a 1 ? |
r1-2 (GVO+) - r2-2 (GV2+) |
Siempre | Inferior a 1 ? |
r1-3 (GVG1) - r2-3 (GVG2) |
Siempre | Por debajo de 1 ? |
NG | ![]() | SUSTITUYA EL CABLE DE NAVEGACION NO. 1 Haga clic aqui |
|
3. |
SUSTITUYA LA ECU DE NAVEGACION |
(a) Sustituya la ECU de navegacion por otra nueva.
Haga clic aqui
|
4. |
REVISE LOS DTC |
(a) Borre los DTC.
Body Electrical > Navigation System > Clear DTCs(b) Vuelva a comprobar si se emiten DTC y compruebe que no se emita ningun DTC.
Body Electrical > Navigation System > Trouble CodesOK:
No se emiten DTC.
OK | ![]() |
FIN (ECU DE NAVEGACION DEFECTUOSA) |
NG | ![]() | SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA Haga clic aqui |
