Toyota Camry Manual de reparaciones XV70 (2017-2023): Modulo de extension desconectado 2 (B1543)

DESCRIPCION

Si el conjunto del receptor de radio y pantalla no puede detectar la ECU de navegacion durante cierto tiempo (90 segundos) despues de que se haya encendido el interruptor del motor (ACC) y el receptor de radio y pantalla confirme que falta informacion mediante una comprobacion de informacion de reconocimiento anterior de la ECU de navegacion (informacion registrada), este DTC sera almacenado.

OBSERVACION:

El sistema de Navegacion usa comunicacion USB entre los dispositivos. Si se produce un circuito abierto, un cortocircuito, un cortocircuito a +B o a masa en el circuito USB, la comunicacion se interrumpe y el sistema de navegacion no funciona correctamente.

No. de DTC	Detection Item	Condicion de deteccion de DTC	Area Afectada
B1543	Modulo de extension desconectado 2	ECU de navegacion desconectada	ECU de navegacion Conjunto del receptor de radio y pantalla Cable de navegacion No. 1 Mazo de cables o conector

OBSERVACION:

Se puede registrar este DTC por circunstancias del entorno, como el ruido o las interferencias electricas.

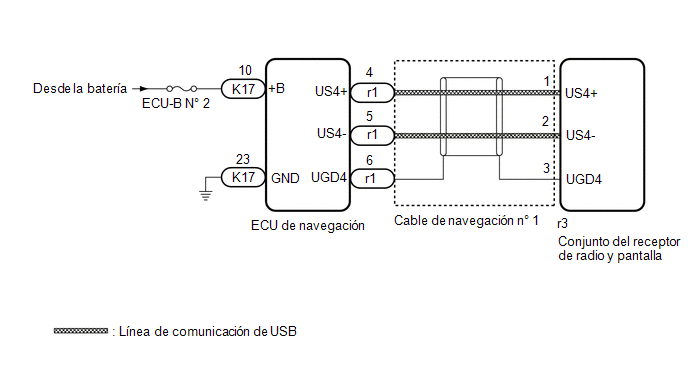

DIAGRAMA DE CONEXIONES

PRECAUCION/AVISO/OBSERVACION

AVISO:

• Segun las piezas que se hayan sustituido durante la inspeccion o el mantenimiento, es posible que sea necesario realizar los procesos de inicializacion, registro o calibracion. Consulte las Medidas de Precaucion del Sistema de Navegacion.

  Haga clic aqui

• Inspeccione los fusibles de los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.
• Cuando sustituya el conjunto del receptor de radio y pantalla o la ECU de navegacion, sustituyalos siempre por nuevas unidades. Si el conjunto del receptor de radio y pantalla o la ECU de navegacion instalado actualmente ya se habia utilizado previamente en otro vehiculo, es posible que se produzca lo siguiente:
  • Puede almacenarse un DTC de averia de comunicacion.
  • Es posible que el conjunto del receptor de radio y pantalla o la ECU de navegacion no funcionen correctamente.

PROCEDIMIENTO

1.	INSPECCIONE LA PANTALLA DE LECTURA DE MAPAS

(a) Active el interruptor del motor (ACC) y espere 90 segundos.

(b) Pulse el interruptor "MAP" y compruebe si la pantalla se visualiza correctamente.

Resultado:

Resultado	Vaya a
La pantalla de mapas se visualiza correctamente	A
La pantalla de mapas no se visualiza correctamente	B

OBSERVACION:

• Este DTC se puede almacenar debido a razones ambientales, como el ruido o las interferencias electricas.
• Borre los DTC anteriores si la pantalla del mapa se visualiza correctamente. (Codigos almacenados debido a factores ambientales anteriores)

A

COMPRUEBE CON EL METODO DE SIMULACION Haga clic aqui

B

2.	COMPRUEBE SI SE EMITEN DTC

(a) Borre los DTC.

Body Electrical > Navigation System > Clear DTCs

(b) Desactive el interruptor del motor.

(c) Active el interruptor del motor (IG) y espere 90 segundos.

(d) Compruebe de nuevo si hay DTC y verifique que no se emita ningun DTC.

Body Electrical > Navigation System > Trouble Codes

OK:

No se emiten DTC.

OK

COMPRUEBE CON EL METODO DE SIMULACION Haga clic aqui

NG

3.	REVISE EL MAZO DE CABLES Y EL CONECTOR (ECU DE NAVEGACION - BATERIA Y MASA DE LA CARROCERIA)

(a) Desconecte el conector de la ECU de navegacion.

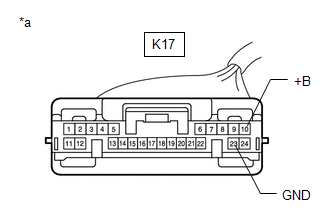

*a Vista delantera del conector del mazo de cables (A la ECU de navegacion)

(b) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester	Condicion	Condicion Especificada
K17-23 (GND) - Masa de la carroceria	Siempre	Inferior a 1 ?

(c) Mida la tension segun los valores de la siguiente tabla.

Tension estandar:

Conexion del tester	Condicion	Condicion Especificada
K17-10 (+B) - Masa de la carroceria	Siempre	De 11 a 14 V

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

4.	INSPECCIONE EL CABLE DE NAVEGACION NO. 1 (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - ECU DE NAVEGACION)

(a) Desacople el conector r1 de la ECU de navegacion.

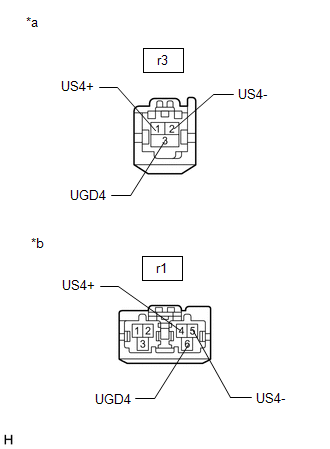

*a Vista delantera del conector del mazo de cables (al conjunto del receptor de radio y pantalla) *b Vista delantera del conector del mazo de cables (a la ECU de Navegacion)

(b) Desacople el conector r3 del conjunto del receptor de radio y pantalla.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester	Condicion	Condicion Especificada
r1-4 (US4+) - r3-1 (US4+)	Siempre	Inferior a 1 ?
r1-5 (US4-) - r3-2 (US4-)	Siempre	Inferior a 1 ?
r1-6 (UGD4) - r3-3 (UGD4)	Siempre	Por debajo de 1 ?

NG

SUSTITUYA EL CABLE DE NAVEGACION NO. 1 Haga clic aqui

OK

5.	SUSTITUYA LA ECU DE NAVEGACION

(a) Sustituya la ECU de navegacion por otra nueva.

Haga clic aqui

SIGUIENTE

6.	REVISE LOS DTC

(a) Borre los DTC.

Body Electrical > Navigation System > Clear DTCs

(b) Desactive el interruptor del motor.

(c) Active el interruptor del motor (IG) y espere 90 segundos.

(d) Compruebe de nuevo si hay DTC y verifique que no se emita ningun DTC.

Body Electrical > Navigation System > Trouble Codes

OK:

No se emiten DTC.

OK

FIN (ECU DE NAVEGACION DEFECTUOSA)

NG

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA Haga clic aqui
