Toyota Camry Manual de reparaciones XV70 (2017-2023): Perdida de comunicacion con el medidor (B1324,B1325)

DESCRIPCION

Estos DTC se almacenan cuando no es posible la comunicacion entre el conjunto del receptor de radio y pantalla y el conjunto del medidor combinado o pantalla de visualizacion frontal (subconjunto del espejo con indicador).*

No. de DTC

Detection Item

Condicion de deteccion de DTC

Area Afectada

B1324

Perdida de comunicacion con el medidor

Error de recepcion CAN

  • Linea de comunicacion del bus local
  • Circuito de la fuente de alimentacion del medidor combinado
  • Conjunto del medidor combinado
  • Conjunto del receptor de radio y pantalla
  • Mazo de cables o conector
  • Conector de empalmes No. 17

B1325

Perdida de comunicacion con la HUD

Error de recepcion CAN

  • Linea de comunicacion del bus local
  • Circuito de la fuente de alimentacion de la pantalla virtual (subconjunto del espejo con indicador)*
  • Pantalla virtual (subconjunto del espejo con indicador)*
  • Conjunto del receptor de radio y pantalla
  • Mazo de cables o conector
  • Conector de empalmes No. 17

OBSERVACION:

El conjunto del receptor de radio y pantalla es la unidad maestra.

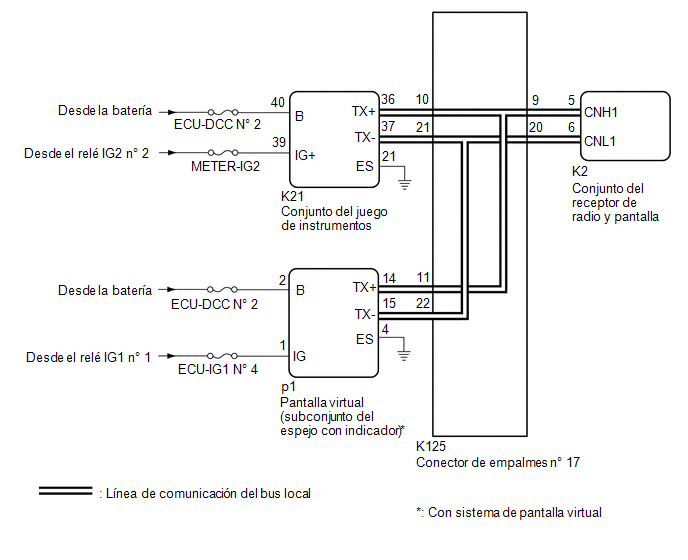

DIAGRAMA DE CONEXIONES

PRECAUCION/AVISO/OBSERVACION

AVISO:

PROCEDIMIENTO

1.

COMPRUEBE SI SE EMITEN DTC

(a) Compruebe si existen DTC y verifique que no se emita ningun DTC.

Body Electrical > Navigation System > Trouble Codes

Resultado:

Resultado

Vaya a

No se emiten los DTC B1324 y B1325

A

Se emiten los DTC B1324 y B1325

B

Se emite el DTC B1324

C

Se emite el DTC B1325

D

A

COMPRUEBE CON EL METODO DE SIMULACION

Haga clic aqui

C

IR AL PUNTO 11

D

IR AL PUNTO 16

B

2.

INSPECCIONE EL BUS LOCAL

(a) Desconecte el cable del terminal negativo (-) de la bateria.

(b) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K125-9 - K125-20

Cable desconectado del terminal negativo (-) de la bateria

54 a 69 ?

Resultado:

Resultado

Vaya a

OK

A

NG (inferior a 54 ?)

B

NG (70 ? o mas)

C

A

COMPRUEBE CON EL METODO DE SIMULACION

Haga clic aqui

C

IR AL PUNTO 9

B

3.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - CONECTOR DE EMPALMES NO. 17)

(a) Desconecte el cable del terminal negativo (-) de la bateria.

(b) Desconecte el conector de empalmes K125 No. 17.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K125-9 - K125-20

Cable desconectado del terminal negativo (-) de la bateria

De 108 a 132 ?

NG

IR AL PUNTO 8

OK

4.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL MEDIDOR COMBINADO - CONECTOR DE EMPALMES NO. 17)

(a) Desconecte el cable del terminal negativo (-) de la bateria.

(b) Desconecte el conector de empalmes K125 No. 17.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K125-10 - K125-21

Cable desconectado del terminal negativo (-) de la bateria

De 108 a 132 ?

NG

IR AL PUNTO 7

OK

5.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (PANTALLA DE VISUALIZACION FRONTAL (SUBCONJUNTO DEL ESPEJO DEL MEDIDOR) - CONECTOR DE EMPALMES NO. 17)

(a) Desconecte el cable del terminal negativo (-) de la bateria.

(b) Desconecte el conector de empalmes K125 No. 17.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K125-11 - K125-22

Cable desconectado del terminal negativo (-) de la bateria

200 ? o superior

OK

SUSTITUYA EL CONECTOR DE EMPALMES NO. 17

NG

6.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (PANTALLA DE VISUALIZACION FRONTAL (SUBCONJUNTO DEL ESPEJO DEL MEDIDOR) - CONECTOR DE EMPALMES NO. 17)

(a) Desconecte el cable del terminal negativo (-) de la bateria.

(b) Desconecte el conector p1 de la pantalla de visualizacion frontal (subconjunto del espejo del medidor).

(c) Conecte el conector de empalmes K125 No. 17.

(d) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

p1-14 (TX+) - p1-15 (TX-)

Cable desconectado del terminal negativo (-) de la bateria

54 a 69 ?

OK

SUSTITUYA LA PANTALLA DE VISUALIZACION FRONTAL (SUBCONJUNTO DEL ESPEJO DEL MEDIDOR)

Haga clic aqui

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

7.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL MEDIDOR COMBINADO - CONECTOR DE EMPALMES NO. 17)

(a) Desconecte el cable del terminal negativo (-) de la bateria.

(b) Desenchufe el conector K21 del conjunto del medidor combinado.

(c) Conecte el conector de empalmes K125 No. 17.

(d) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K21-36 (TX+) - K21-37 (TX-)

Cable desconectado del terminal negativo (-) de la bateria

De 108 a 132 ?

OK

SUSTITUYA EL CONJUNTO DEL MEDIDOR COMBINADO

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

8.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - CONECTOR DE EMPALMES NO. 17)

(a) Desconecte el cable del terminal negativo (-) de la bateria.

(b) Desacople el conector K2 del conjunto del receptor de radio y pantalla.

(c) Conecte el conector de empalmes K125 No. 17.

(d) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K2-5 (CNH1) - K2-6 (CNL1)

Cable desconectado del terminal negativo (-) de la bateria

De 108 a 132 ?

OK

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

Haga clic aqui

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

9.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - CONECTOR DE EMPALMES NO. 17)

(a) Desconecte el cable del terminal negativo (-) de la bateria.

(b) Desacople el conector K2 del conjunto del receptor de radio y pantalla.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K2-5 (CNH1) - K2-6 (CNL1)

Cable desconectado del terminal negativo (-) de la bateria

De 108 a 132 ?

OK

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

Haga clic aqui

NG

10.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - CONECTOR DE EMPALMES NO. 17)

(a) Desconecte el cable del terminal negativo (-) de la bateria.

(b) Desconecte el conector de empalmes K125 No. 17.

(c) Conecte el conector K2 del conjunto del receptor de radio y pantalla.

(d) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K125-9 - K125-20

Cable desconectado del terminal negativo (-) de la bateria

De 108 a 132 ?

OK

SUSTITUYA EL CONECTOR DE EMPALMES NO. 17

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

11.

COMPRUEBE EL MAZO DE CABLES Y EL CONECTOR (FUENTE DE ALIMENTACION DEL CONJUNTO DEL MEDIDOR COMBINADO)

(a) Desconecte el conector K21 del conjunto del medidor combinado.

(b) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K21-21 (ES) - Masa de la carroceria

Siempre

Inferior a 1 ?

(c) Mida la tension segun los valores de la siguiente tabla.

Tension estandar:

Conexion del tester

Condicion

Estado especificado

K21-40 (B) - Masa de la carroceria

Siempre

De 11 a 14 V

K21-39 (IG+) - Masa de la carroceria

Interruptor del motor activado (IG)

11 a 14 V

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

12.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL MEDIDOR COMBINADO - CONECTOR DE EMPALMES NO. 17)

(a) Desconecte el cable del terminal negativo (-) de la bateria.

(b) Desconecte el conector de empalmes K125 No. 17.

(c) Conecte el conector K21 del conjunto del medidor combinado.

(d) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K125-10 - K125-21

Cable desconectado del terminal negativo (-) de la bateria

De 108 a 132 ?

NG

IR AL PUNTO 15

OK

13.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - CONECTOR DE EMPALMES NO. 17)

(a) Desconecte el cable del terminal negativo (-) de la bateria.

(b) Desconecte el conector de empalmes K125 No. 17.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K125-9 - K125-20

Cable desconectado del terminal negativo (-) de la bateria

De 108 a 132 ?

OK

SUSTITUYA EL CONECTOR DE EMPALMES NO. 17

NG

14.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - CONECTOR DE EMPALMES NO. 17)

(a) Desconecte el cable del terminal negativo (-) de la bateria.

(b) Desacople el conector K2 del conjunto del receptor de radio y pantalla.

(c) Conecte el conector de empalmes K125 No. 17.

(d) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K2-5 (CNH1) - K2-6 (CNL1)

Cable desconectado del terminal negativo (-) de la bateria

De 108 a 132 ?

OK

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

Haga clic aqui

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

15.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL MEDIDOR COMBINADO - CONECTOR DE EMPALMES NO. 17)

(a) Desconecte el cable del terminal negativo (-) de la bateria.

(b) Desenchufe el conector K21 del conjunto del medidor combinado.

(c) Conecte el conector de empalmes K125 No. 17.

(d) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K21-36 (TX+) - K21-37 (TX-)

Cable desconectado del terminal negativo (-) de la bateria

De 108 a 132 ?

OK

SUSTITUYA EL CONJUNTO DEL MEDIDOR COMBINADO

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

16.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (FUENTE DE ALIMENTACION DE PANTALLA DE VISUALIZACION FRONTAL (SUBCONJUNTO DEL ESPEJO CON INDICADOR))

(a) Desconecte el conector p1 de la pantalla de visualizacion frontal (subconjunto del espejo del medidor).

(b) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion Especificada

p1-15 (TX-) - Masa de la carroceria

Siempre

Inferior a 1 ?

(c) Mida la tension segun los valores de la siguiente tabla.

Tension estandar:

Conexion del tester

Condicion

Condicion especificada

p1-2 (B) - Masa de la carroceria

Siempre

De 11 a 14 V

p1-1 (IG) - Masa de la carroceria

Interruptor del motor activado (IG)

11 a 14 V

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

17.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (PANTALLA DE VISUALIZACION FRONTAL (SUBCONJUNTO DEL ESPEJO DEL MEDIDOR) - CONECTOR DE EMPALMES NO. 17)

(a) Desconecte el cable del terminal negativo (-) de la bateria.

(b) Desconecte el conector de empalmes K125 No. 17.

(c) Conecte el conector p1 de la pantalla de visualizacion frontal (subconjunto del espejo del espejo de medicion).

(d) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K125-11 - K125-22

Cable desconectado del terminal negativo (-) de la bateria

200 ? o superior

NG

IR AL PUNTO 20

OK

18.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - CONECTOR DE EMPALMES NO. 17)

(a) Desconecte el cable del terminal negativo (-) de la bateria.

(b) Desconecte el conector de empalmes K125 No. 17.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K125-9 - K125-20

Cable desconectado del terminal negativo (-) de la bateria

De 108 a 132 ?

OK

SUSTITUYA EL CONECTOR DE EMPALMES NO. 17

NG

19.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - CONECTOR DE EMPALMES NO. 17)

(a) Desconecte el cable del terminal negativo (-) de la bateria.

(b) Desacople el conector K2 del conjunto del receptor de radio y pantalla.

(c) Conecte el conector de empalmes K125 No. 17.

(d) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K2-5 (CNH1) - K2-6 (CNL1)

Cable desconectado del terminal negativo (-) de la bateria

De 108 a 132 ?

OK

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

Haga clic aqui

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

20.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (PANTALLA DE VISUALIZACION FRONTAL (SUBCONJUNTO DEL ESPEJO DEL MEDIDOR) - CONECTOR DE EMPALMES NO. 17)

(a) Desconecte el cable del terminal negativo (-) de la bateria.

(b) Desconecte el conector p1 de la pantalla de visualizacion frontal (subconjunto del espejo del medidor).

(c) Conecte el conector de empalmes K125 No. 17.

(d) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

p1-14 (TX+) - p1-15 (TX-)

Cable desconectado del terminal negativo (-) de la bateria

54 a 69 ?

OK

SUSTITUYA LA PANTALLA DE VISUALIZACION FRONTAL (SUBCONJUNTO DEL ESPEJO DEL MEDIDOR)

Haga clic aqui

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

Tabla De COdigos De DiagnOstico De Problemas
TABLA DE CODIGOS DE DIAGNOSTICO DE PROBLEMAS Sistema de Navegacion No. de DTC Detection Item Vinculado B1324 Perdida de comunicacion con el medidor B1325 Perdida d ...

GVIF desconectado (del modulo de extension a H/U) (B153A)
DESCRIPCION No. de DTC Detection Item Condicion de deteccion de DTC Area Afectada B153A GVIF desconectado (del modulo de extension a H/U) GVIF desconectado (de la ECU de n ...

LEER SIGUIENTE:

Desecho
DESECHO PRECAUCIÓN/AVISO/OBSERVACIÓN ADVERTENCIA: Antes de realizar el despliegue de cualquier pieza del sistema SRS previo a su desecho, revise y siga todas las regulaciones medioambientales y relativas a materiales peligrosos. El despliegue antes del desecho puede ser considerado co ...

AHB (Luz de carretera automática)
La luz de carretera automática utiliza una cámara delantera ubicada detrás de la parte superior del parabrisas para evaluar la luminosidad de las luces de los vehículos que circulan delante, las farolas, etc., y enciende y apaga automáticamente las luces de carretera según sea necesario. ...

ExtracciOn
EXTRACCION PRECAUCION / AVISO / OBSERVACION Se muestran a continuacion los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que se deben llevar a cabo despues de extraer, instalar o reemplazar piezas durante la instalacion/desmontaje del sensor de control de detonaciones. ...

Categorías

(c) 2023 - 2024 Toyota Camry
