COMPONENTES

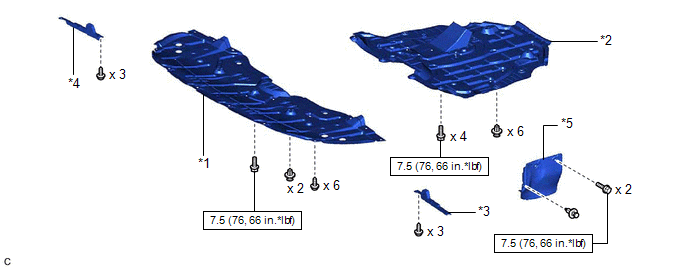

ILUSTRACIÓN
.png)
|
*1 | CUBIERTA INFERIOR DEL MOTOR No. 1 |
*2 | CONJUNTO DE LA CUBIERTA INFERIOR DEL MOTOR NO. 2 |
|
*3 | ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA |
*4 | ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA DERECHA |
|
*5 | SELLO DEL FALDÓN DE LA ALETA DELANTERA IZQUIERDA |
- | - |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |

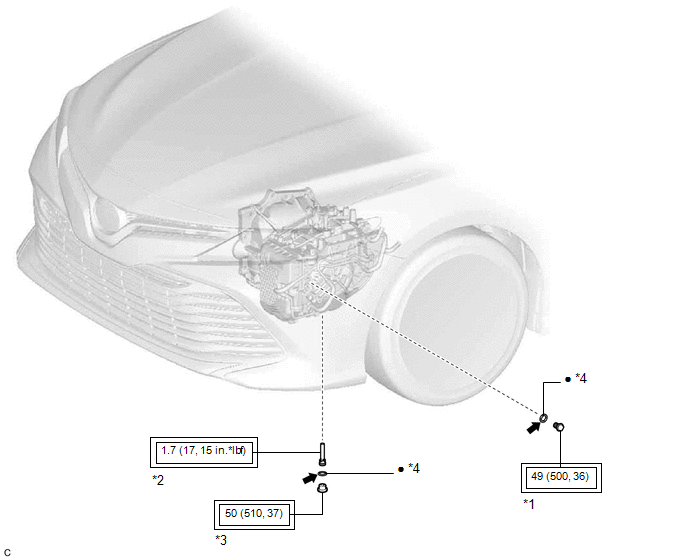

ILUSTRACIÓN
|
*1 | TAPÓN DE LLENADO |
*2 | TUBO DE LLENADO DE ACEITE DE LA TRANSMISIÓN No. 1 |
|
*3 | TAPÓN DE REBOSE |
*4 | JUNTA |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*plug.) |
● | Pieza no reutilizable |
.png) |
ATF WS original de Toyota |
- | - |
SustituciÓnComponentes
COMPONENTES ILUSTRACIÓN
*1 SELLO DEL FALDÓN DE LA ALETA DELANTERA DERECHA
*2 CONJUNTO DE LA VÁLVULA REGULADORA DE PRESIÓN DEL ACEITE
N*m (kgf*cm, lbf*pi.): Par de apriete especificado
- - ...
Montaje
MONTAJE PROCEDIMIENTO 1. COLOQUE EL SUBCONJUNTO DEL EMBRAGUE DEL COJINETE CENTRAL DEL MOTOR DE ARRANQUE
(a) Aplique grasa para altas temperaturas en los 3 engranajes planetarios, los 3 ejes del engranaje planetario y en la palanca del engranaje impulsor.
Grasa para altas temperatu ...
Interruptor De Aviso De Desbloqueo
ComponentesCOMPONENTES
ILUSTRACION
*1 SUBCONJUNTO DE LA CUBIERTA
INFERIOR DE LA COLUMNA DE DIRECCION
*2 CONJUNTO DEL INTERRUPTOR DE
ADVERTENCIA DE DESBLOQUEO
ExtracciOnEXTRACCION
PROCEDIMIENTO 1. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA
INFERIOR DE LA COLUMNA DE DIRE ...
