INSTALACION
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL AMPLIFICADOR DE COMPONENTES ESTEREO
2. INSTALE EL SOPORTE DEL AMPLIFICADOR NO. 2
(a) Instale el soporte del amplificador No. 2 con los 2 tornillos.
3. INSTALE EL SOPORTE DEL AMPLIFICADOR NO. 1
(a) Instale el soporte del amplificador No. 1 con los 2 tornillos.
4. INSTALE EL CONJUNTO DEL AMPLIFICADOR DE COMPONENTES ESTEREO CON EL SOPORTE

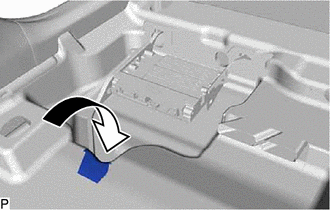

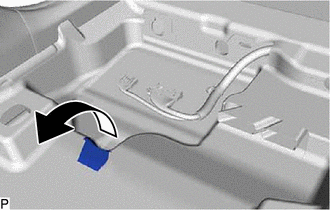

| (a) De la vuelta al conjunto de la moqueta del piso delantero y a la alfombrilla del piso delantero, como se muestra en la ilustracion. |
|

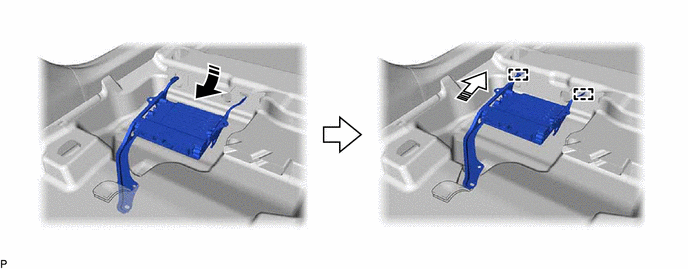

(b) Enganche las 2 guias para instalar provisionalmente el conjunto del amplificador de componentes estereo con soporte como se muestra en la ilustracion.
.png) |
Coloque en esta direccion (1) |
.png) |
Coloque en esta direccion (2) |
(c) Coloque con el perno el conjunto del amplificador de componentes estereo con el soporte.
| (d) Coloque el conjunto de la moqueta del piso delantero y la alfombrilla del piso delantero en su posicion original como se muestra en la ilustracion. |
|
(e) Enganche la abrazadera.
(f) Conecte todos los conectores.
5. INSTALE LA CUBIERTA DEL AMPLIFICADOR DE AUDIO
(a) Coloque la cubierta del amplificador de audio con los 3 clips.
6. INSTALE EL CONJUNTO DEL ASIENTO DELANTERO IZQUIERDO
