EXTRACCION
PRECAUCION / AVISO / OBSERVACION
A continuacion, se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan extraido, instalado o sustituido las piezas durante la extraccion/instalacion del conjunto del amplificador de componentes estereo.
Procedimiento necesario tras extraer/instalar/sustituir las piezas|
Pieza reemplazada o procedimiento realizado |
Procedimientos Necesarios |
Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario | Enlace |
|---|---|---|---|
|
Desconecte el cable del terminal negativo de la bateria |
Realice la calibracion a cero del sensor de direccion |
Sistema de asistencia al seguimiento de carril |
|
|
Sistema anticolision | |||
|
Memorice el punto neutro del angulo de la direccion. |
Sistema de supervision de asistencia al estacionamiento |
| |
|
Sistema de supervision de vista panoramica |
|
ADVERTENCIA:
Algunas de estas operaciones de mantenimiento afectan al sistema del airbag SRS. Lea las advertencias relativas al sistema de airbag SRS antes de realizar las operaciones de mantenimiento.
Haga clic aqui
.gif)
.png)
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL ASIENTO DELANTERO IZQUIERDO
Haga clic aqui
2. EXTRAIGA LA CUBIERTA DEL AMPLIFICADOR DE AUDIO

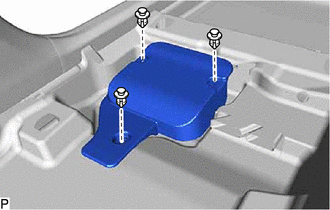

| (a) Extraiga los 3 clips y la cubierta del amplificador de audio. |
|
3. EXTRAIGA EL CONJUNTO DEL AMPLIFICADOR DE COMPONENTES ESTEREO CON EL SOPORTE

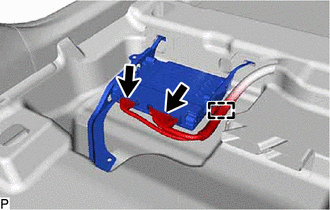

| (a) Desconecte los conectores. |
|
(b) Desenganche la abrazadera.

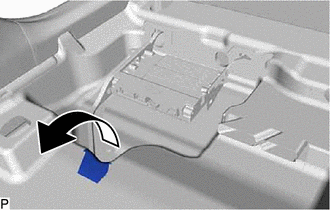

| (c) De la vuelta al conjunto de la moqueta del piso delantero y a la alfombrilla del piso delantero, como se muestra en la ilustracion. |
|

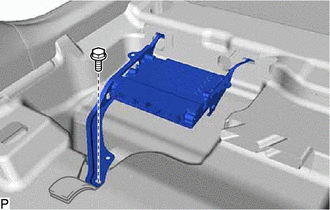

| (d) Extraiga el perno. |
|

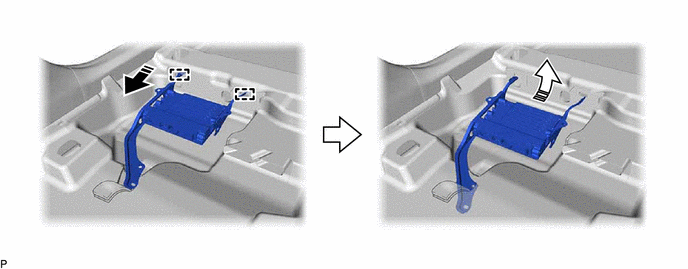

(e) Desenganche las 2 guias y extraiga el conjunto del amplificador de componentes estereo con soporte, como se indica en la ilustracion.
.png) |
Extraiga en esta direccion (1) |
.png) |
Extraiga en esta direccion (2) |
4. EXTRAIGA EL SOPORTE DEL AMPLIFICADOR NO. 1

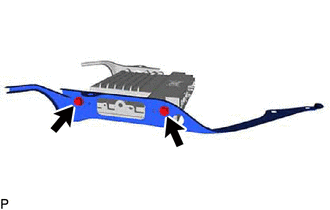

| (a) Extraiga los 2 pernos y el soporte del amplificador No. 1. |
|
5. EXTRAIGA EL SOPORTE DEL AMPLIFICADOR NO. 2

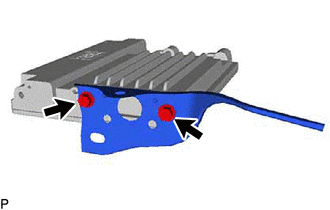

| (a) Extraiga los 2 pernos y el soporte del amplificador No. 2. |
|
6. EXTRAIGA EL CONJUNTO DEL AMPLIFICADOR DE COMPONENTES ESTEREO
