INSPECCIÓN EN EL VEHÍCULO
PRECAUCIÓN/AVISO/OBSERVACIÓN

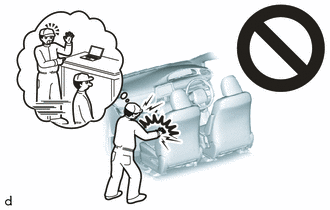

ADVERTENCIA:
Asegúrese de seguir los procedimientos de extracción e instalación de los conjuntos del airbag de cortina de manera correcta.
.png)
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DEL AIRBAG DE CORTINA (para Vehicle not Involved in Collision)
(a) Realice una inspección del sistema de diagnóstico.
Haga clic aquí
.gif)
(b) Compruebe visualmente si hay defectos en los conjuntos de airbags de cortina instalados en el vehículo.
OBSERVACIÓN:
Los defectos son los siguientes:
OK:
No se encuentra ningún defecto.
Si encuentra algún defecto, sustituya el embellecedor de cada montante o el conjunto del forro del techo por uno nuevo.
2. INSPECCIONE EL CONJUNTO DEL AIRBAG DE CORTINA (para Vehicle Involved in Collision and Airbag not Deployed)
(a) Realice una inspección del sistema de diagnóstico.
Haga clic aquí
(b) Compruebe visualmente si hay defectos en los conjuntos del airbag de cortina extraídos del vehículo.
OBSERVACIÓN:
Los defectos se detallan a continuación:
OK:
No se encuentra ningún defecto.
Si se encuentra algún defecto, sustituya el conjunto del airbag de cortina por uno nuevo.
