INSTALACIÓN
PROCEDIMIENTO
1. COLOQUE EL SUBCONJUNTO DEL EMBELLECEDOR EXTERIOR DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES
(a) Coloque los 4 clips del subconjunto del embellecedor exterior de la puerta del compartimiento de equipajes.

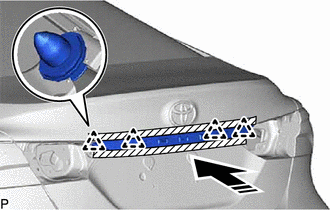

(b) Enganche los 4 clips como se muestra en la ilustración.
.png) |
Coloque en esta dirección |
(c) Coloque el subconjunto del embellecedor exterior de la puerta del compartimiento de equipajes con los 2 tornillos.
2. COLOQUE EL EMBELLECEDOR EXTERIOR DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES NO. 3

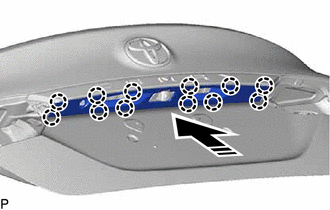

(a) Enganche las 12 garras para colocar el embellecedor exterior de la puerta del compartimiento de equipajes No. 3 como se muestra en la ilustración.
|
|
Coloque en esta dirección |
3. COLOQUE EL CONJUNTO DE LAS LUCES TRASERAS IZQUIERDAS
Haga clic aquí .gif)
4. COLOQUE EL CONJUNTO DE LAS LUCES TRASERAS DERECHAS
OBSERVACIÓN:
Siga el mismo procedimiento que en el lado izquierdo.
MontajeExtracciOn
EXTRACCION PROCEDIMIENTO 1. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DE LA COLUMNA DE DIRECCION
Haga clic aqui
2. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DE ENCENDIDO O DEL MOTOR DE ARRANQUE
(a) Desconecte el conector del conjunto del interruptor de encendido o del motor de arra ...
Data List / Active Test
DATA LIST / ACTIVE TEST LISTA DE DATOS AVISO:
En la siguiente tabla, los valores de la columna "normal condition" son
los valores de referencia. No se base unicamente en esas valores de
referencia para determinar si una pieza esta defectuosa. OBSERVACION:
La utilizacion del Techstr ...
ExtracciOn
EXTRACCION PROCEDIMIENTO 1.
EXTRAIGA EL ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA Haga clic aqui.
2. EXTRAIGA EL SUBCONJUNTO DE LA GUARNICION IZQUIERDA DEL CUBRETABLEROS
Haga clic aqui
3. DESCONECTE LA BANDA PROTECTORA
DE LA GUARNICION DE LA ABERTURA DE LA PUERTA DELANTERA IZQ ...
