EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan sustituido las piezas durante la extracción/instalación del conjunto del sensor del radar de onda milimétrica.
Procedimiento necesario tras extraer/instalar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
| Conjunto del sensor del radar de onda milimétrica |
Ajuste el conjunto del sensor del radar de onda milimétrica |
| Ajuste de referencia (Objetivo del triángulo):
o Ajuste de referencia (objetivo de superficie plana):
o Ajuste de conducción:
|
PROCEDIMIENTO
1. QUITE EL SELLO DEL CONDUCTO DE ADMISIÓN DE AIRE FRÍO
Haga clic aquí
.gif)
2. EXTRAIGA EL CONJUNTO DEL SENSOR DEL RADAR DE ONDA MILIMÉTRICA

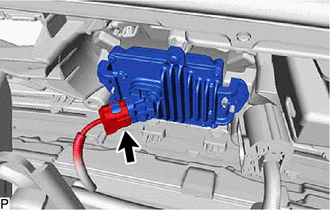

| (a) Desacople el conector. |
|

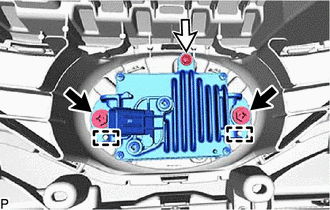

(b) Extraiga los 2 pernos y el tornillo.
.png) | Perno |
.png) |
Tornillo |
(c) Desenganche las 2 guías y extraiga el conjunto del sensor de radar de onda milimétrica.
AVISO:
No vuelva a utilizar el conjunto del sensor del radar de onda milimétrica si se ha caído o ha recibido un fuerte impacto.
