MONTAJE

PROCEDIMIENTO

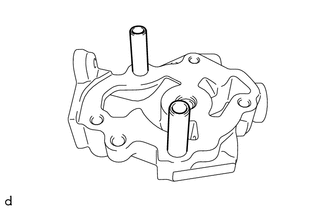

1. COLOQUE EL PASADOR DE ANILLO

(a) Instale los 2 pasadores de anillo en el subconjunto de la tapa de la bomba de aceite delantera.

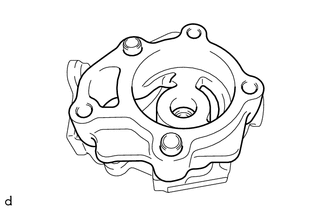

2. COLOQUE EL CUERPO DE LA BOMBA DE ACEITE DELANTERA

(a) Coloque el cuerpo de la bomba de aceite delantera en el subconjunto de la tapa de la bomba de aceite delantera.

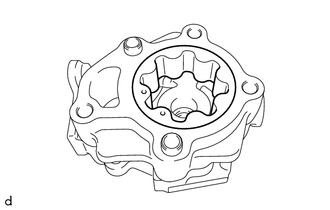

3. COLOQUE EL ENGRANAJE CONDUCIDO DELANTERO DE LA BOMBA DE ACEITE

(a) Recubra el engranaje conducido de la bomba de aceite delantera con ATF WS genuino de Toyota e instálelo en el cuerpo de la bomba de aceite delantera.

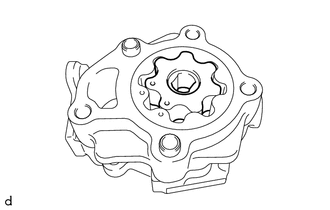

4. COLOQUE EL ENGRANAJE CONDUCTOR DELANTERO DE LA BOMBA DE ACEITE

(a) Recubra el engranaje conductor de la bomba de aceite delantera con ATF WS genuino de Toyota e instálelo en el cuerpo de la bomba de aceite delantera.

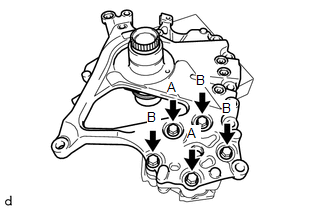

5. COLOQUE EL CONJUNTO DEL EJE DEL ESTÁTOR

(a) Coloque el conjunto del eje del estátor en el cuerpo de la bomba de aceite delantera con los 5 pernos.

Torque:

9.1 N·m {93 kgf·cm, 81 in·lbf}

Longitud del Perno:

Perno (A)

Perno (B)

50 mm (1.97 pulg.)

45 mm (1.77 pulg.)

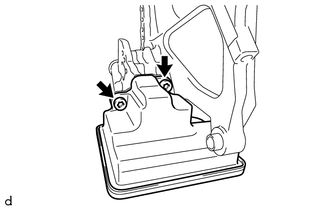

6. COLOQUE EL CONJUNTO DEL COLADOR DE ACEITE

(a) Utilice una llave de cubo "TORX" T30 para instalar un nuevo conjunto del colador de aceite en el subconjunto de la tapa de la bomba de aceite delantera con los 2 pernos.

Torque:

5.4 N·m {55 kgf·cm, 48 in·lbf}

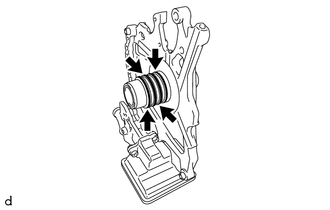

7. COLOQUE LA JUNTA DE ESTANQUEIDAD DEL ACEITE DEL TAMBOR DEL EMBRAGUE

(a) Aplique una pequeña cantidad de grasa multiusos a toda la circunferencia de la parte de la ranura de instalación de la junta de estanqueidad del aceite del tambor del embrague.

OBSERVACIÓN:

Mediante la aplicación de grasa multiusos, se eliminarán las oscilaciones dentro de la ranura de instalación de la junta de estanqueidad del aceite del tambor del embrague, evitando daños a la junta de estanqueidad del aceite del tambor del embrague en el momento de la instalación del conjunto de la bomba de aceite delantera.

(b) Recubra 4 nuevas juntas de estanqueidad del aceite del tambor del embrague con ATF WS genuino de Toyota e instálelas en el conjunto de la bomba de aceite delantera.

AVISO:

Coloque la junta de estanqueidad del aceite del tambor del embrague en el conjunto de la bomba de aceite delantera tratando de que la abertura de la junta se extienda lo menos posible.

Si la abertura de la junta se extiende, sujétela brevemente cerrada entre sus dedos para devolverla a su estado original.
