Toyota Camry Manual de reparaciones XV70 (2017-2023): Circuito de iluminacion

DESCRIPCION

Se suministra corriente electrica al sistema de iluminacion del receptor de radio y pantalla y al conjunto del interruptor de la almohadilla del volante cuando el interruptor de control de las luces esta en la posicion TAIL o HEAD.

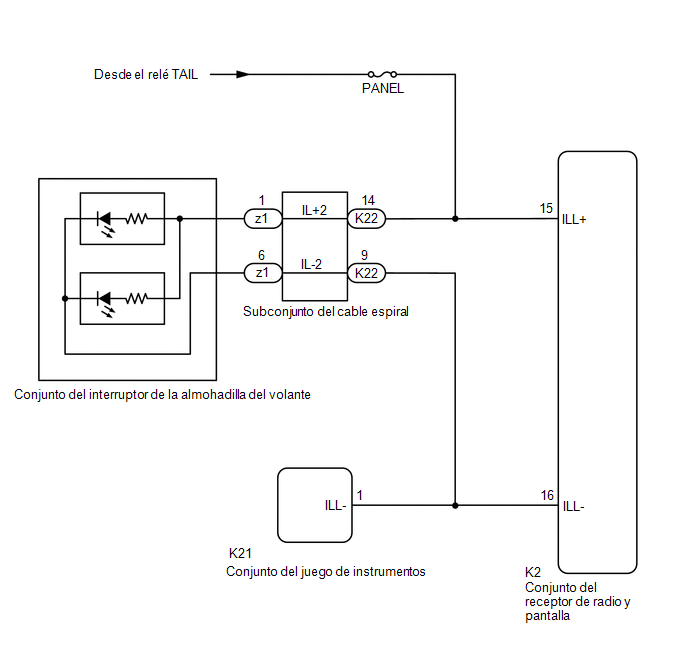

DIAGRAMA DE CONEXIONES

PRECAUCION/AVISO/OBSERVACION

AVISO:

PROCEDIMIENTO

1.

COMPRUEBE LA ILUMINACION

(a) Compruebe si la iluminacion del conjunto del receptor de radio y pantalla, conjunto del interruptor de la almohadilla del volante, interruptor de control de la calefaccion o de otros elementos (interruptor de advertencia de riesgo, interruptor de control de la transmision, etc.) se enciende cuando el interruptor de control de las luces se gira hasta la posicion HEAD o TAIL.

Resultado:

Resultado

Vaya a

La iluminacion se enciende para todos los componentes, excepto para el conjunto del interruptor de la almohadilla del volante.

A

La iluminacion se enciende para todos los componentes excepto para el conjunto del receptor de radio y pantalla.

B

No se enciende ninguna iluminacion (conjunto del receptor de radio y pantalla, interruptor de advertencia de riesgo, interruptor de control de la calefaccion, etc.).

C

B

IR AL PUNTO 5

C

VAYA AL SISTEMA DE ILUMINACION

A

2.

REVISE EL MAZO DE CABLES Y EL CONECTOR (SENAL DE ILUMINACION)

(a) Desacople el conector K22 del subconjunto del cable espiral.

(b) Mida la tension segun los valores de la siguiente tabla.

Tension estandar:

Conexion del tester

Condicion

Condicion Especificada

K22-14 (IL+2) - Masa de la carroceria

Interruptor de control de las luces en posicion TAIL o HEAD

11 a 14 V

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

3.

INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE

(a) Extraiga el conjunto del conjunto de la almohadilla del volante.

Haga clic aqui

(b) Inspeccione el conjunto del conjunto de la almohadilla del volante.

Haga clic aqui

NG

SUSTITUYA EL CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE

Haga clic aqui

OK

4.

INSPECCIONE EL SUBCONJUNTO DEL CABLE ESPIRAL

(a) Extraiga el subconjunto del cable espiral.

Haga clic aqui

(b) Inspeccione el subconjunto del cable espiral.

Haga clic aqui

OK

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR (SUBCONJUNTO DEL CABLE ESPIRAL - CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA, CONJUNTO DEL MEDIDOR COMBINADO)

NG

SUSTITUYA EL SUBCONJUNTO DEL CABLE ESPIRAL

Haga clic aqui

5.

REVISE EL MAZO DE CABLES Y EL CONECTOR (SENAL DE ILUMINACION)

(a) Desacople el conector K2 del conjunto del receptor de radio y pantalla.

(b) Mida la tension segun los valores de la siguiente tabla.

Tension estandar:

Conexion del tester

Condicion

Condicion Especificada

K2-15 (ILL+) - Masa de la carroceria

Interruptor de control de las luces en posicion TAIL o HEAD

11 a 14 V

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

6.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - CONJUNTO DEL MEDIDOR COMBINADO)

(a) Desacople el conector K2 del conjunto del receptor de radio y pantalla.

(b) Desacople el conector K21 del conjunto del medidor combinado.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion Especificada

K2-16 (ILL-) - K21-1 (ILL-)

Siempre

Inferior a 1 ?

K2-16 (ILL-) o K21-1 (ILL-) - Masa de la carroceria

Siempre

10 k? o superior

OK

CONTINUE CON LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS

Haga clic aqui

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
