Toyota Camry Manual de reparaciones XV70 (2017-2023): Circuito del interruptor de la almohadilla del volante

DESCRIPCION

Este circuito envia una senal de funcionamiento desde el conjunto del interruptor de la almohadilla del volante hasta el conjunto del receptor de radio y pantalla.

Si hay un circuito abierto, no se puede utilizar el sistema de audio mediante el conjunto del interruptor de la almohadilla del volante.

Si hay un cortocircuito, se produce la misma situacion que cuando se pulsa un interruptor de forma continua.

Por lo tanto, el conjunto del receptor de radio y pantalla no puede activarse con el conjunto del interruptor de la almohadilla del volante, y tampoco funciona el propio conjunto.

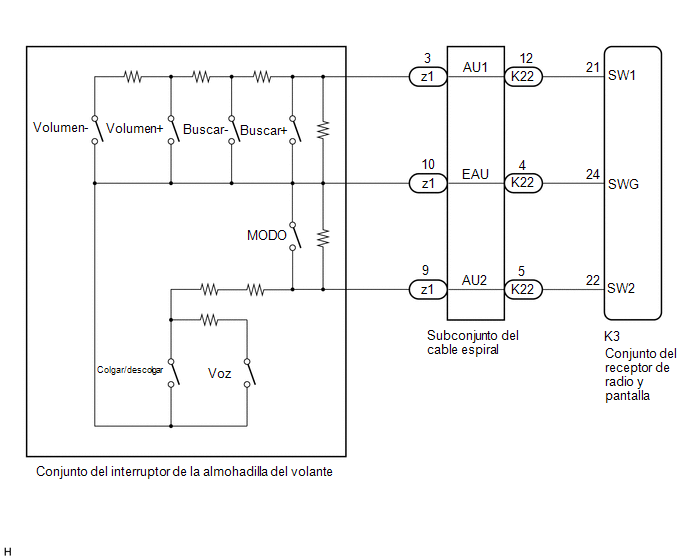

DIAGRAMA DE CONEXIONES

PRECAUCION/AVISO/OBSERVACION

AVISO:

El vehiculo esta equipado con un sistema complementario de sujecion (SRS) que incluye componentes, como los airbags. Antes de efectuar el mantenimiento (incluidas la extraccion o instalacion de piezas), asegurese de leer todas las advertencias relativas al sistema complementario de sujecion.

Haga clic aqui

PROCEDIMIENTO

1.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (SENAL DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE)

(a) Desacople el conector K3 del conjunto del receptor de radio y pantalla.

(b) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion Especificada

K3-21 (SW1) - K3-24 (SWG)

Ningun interruptor pulsado

95 a 105 k?

Interruptor Seek+ pulsado

Por debajo de 2.5 ?

Interruptor Busqueda- pulsado

313 a 345 ?

Interruptor Volumen+ pulsado

950 a 1050 ?

Interruptor Volumen- pulsado

2955 a 3265 ?

K3-22 (SW2) - K3-24 (SWG)

Ningun interruptor pulsado

95 a 105 k?

Interruptor MODE pulsado

Inferior a 2.5 ?

Interruptor ON/OFF pulsado

950 a 1050 ?

Interruptor de voz pulsado

2955 a 3265 ?

OK

CONTINUE CON LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS

Haga clic aqui

NG

2.

INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE

(a) Extraiga el conjunto del conjunto de la almohadilla del volante.

Haga clic aqui

(b) Inspeccione el conjunto del conjunto de la almohadilla del volante.

Haga clic aqui

NG

SUSTITUYA EL CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE

Haga clic aqui

OK

3.

INSPECCIONE EL SUBCONJUNTO DEL CABLE ESPIRAL

(a) Extraiga el subconjunto del cable espiral.

Haga clic aqui

(b) Inspeccione el subconjunto del cable espiral.

Haga clic aqui

OK

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - SUBCONJUNTO DEL CABLE ESPIRAL)

NG

SUSTITUYA EL SUBCONJUNTO DEL CABLE ESPIRAL

Haga clic aqui
