Toyota Camry Manual de reparaciones XV70 (2017-2023): Circuito de las senales de velocidad del vehiculo entre el receptor de radio y el medidor combinado

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Audio, Visual, Telemática / Audio / Video / Sistema Audiovisual / Circuito de las senales de velocidad del vehiculo entre el receptor de radio y el medidor combinado

DESCRIPCION

Para el ecualizador de sonido automatico (ASL): Para "Bluetooth":

OBSERVACION:

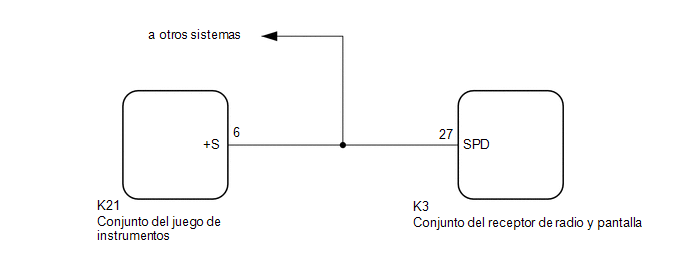

DIAGRAMA DE CONEXIONES

PRECAUCION/AVISO/OBSERVACION

AVISO:

PROCEDIMIENTO

1.

INSPECCIONE LA SENAL DEL VEHICULO (COMPROBACION DE FUNCIONAMIENTO)

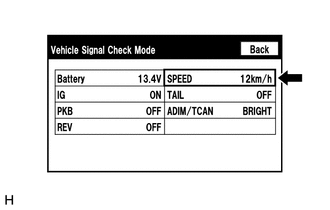

(a) Acceda a la pantalla "Vehicle Signal Check Mode". Consulte el apartado "Check Vehicle Signal Check Mode" en "Operation Check".

Haga clic aqui

(b) Mientras conduce, compare el valor de "SPEED" con la lectura del velocimetro. Compruebe si estas lecturas son casi iguales.

OBSERVACION:

El conjunto del juego de instrumentos recibe la senal de velocidad del vehiculo desde la ECU de control de derrape a traves del sistema de comunicacion CAN. Por lo tanto, lleve a cabo la siguiente inspeccion consultando los valores en la lista de datos de la ECU de control de derrape, ya que es la fuente de la senal de la velocidad del vehiculo.

OK:

La velocidad del vehiculo que se visualiza en la pantalla "Vehicle Signal Check Mode" es casi la misma que la velocidad real del vehiculo que se mide con el Techstream.

Con sistema del freno de estacionamiento electrico: Haga clic aqui

Sin sistema del freno de estacionamiento electrico: Haga clic aqui

OK

CONTINUE CON LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS

Haga clic aqui

NG

2.

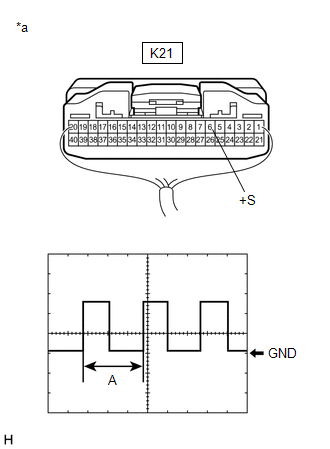

INSPECCIONE EL CONJUNTO DEL MEDIDOR COMBINADO (FORMA DE LA ONDA DE SALIDA)

(a) Compruebe la forma de onda de salida.

(1) Extraiga el conjunto del medidor combinado con el conector todavia conectado.

(2) Conecte un osciloscopio al terminal K21-6 (+S) y a la masa de la carroceria.

(3) Coloque el interruptor de encendido en ON.

(4) Gire el volante lentamente.

(5) Compruebe la forma de onda de la senal segun las condiciones que se indican en la siguiente tabla.

Elemento

Condicion

Terminal de medicion

K21-6 (+S) - Masa de la carroceria

Configuracion de la herramienta

5 V/DIV, 20 ms/DIV

Condicion del vehiculo

Se gira la rueda

OK:

La forma de onda es similar a la mostrada en la ilustracion.

OBSERVACION:

Cuando el sistema funciona correctamente, la revolucion de una rueda genera 4 impulsos. A medida que aumenta la velocidad del vehiculo, se estrecha el ancho indicado por (A) en la ilustracion.

*a

Componente con mazo de cables conectado

(Conjunto del medidor combinado)

NG

VAYA AL SISTEMA DE MEDIDORES/INDICADORES.

OK

3.

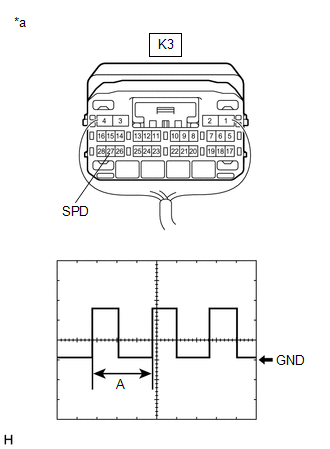

INSPECCIONE EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA (FORMA DE ONDA DE ENTRADA)

(a) Compruebe la forma de onda de entrada.

(1) Extraiga el conjunto del receptor de radio y pantalla con el conector todavia conectado.

(2) Conecte un osciloscopio al terminal K3-27 (SPD) y la masa de la carroceria.

(3) Coloque el interruptor de encendido en ON.

(4) Gire el volante lentamente.

(5) Compruebe la forma de onda de la senal segun las condiciones que se indican en la siguiente tabla.

Elemento

Condicion

Terminal de medicion

K3-27 (SPD) - Masa de la carroceria

Configuracion de la herramienta

5 V/DIV, 20 ms/DIV

Condicion del vehiculo

Se gira la rueda

OK:

La forma de onda es similar a la mostrada en la ilustracion.

OBSERVACION:

Cuando el sistema funciona correctamente, la revolucion de una rueda genera 4 impulsos. A medida que aumenta la velocidad del vehiculo, se estrecha el ancho indicado por (A) en la ilustracion.

*a

Componente con mazo de cables conectado

(Conjunto del receptor de radio y pantalla)

OK

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

Haga clic aqui

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
