MONTAJE
PROCEDIMIENTO
1. COLOQUE EL PROTECTOR DEL EMBELLECEDOR EXTERIOR DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES
OBSERVACIÓN:
Al colocar el protector del embellecedor exterior de la puerta del compartimiento de equipajes, caliente el embellecedor exterior de la puerta del compartimiento de equipajes con una lámpara térmica.
Temperatura de calentamiento
Elemento | Temperatura |
---|---|
Embellecedor exterior de la puerta del compartimiento de equipajes |
20 a 30 °C (68 a 86 °F) |

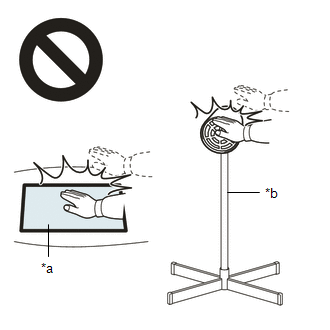

ADVERTENCIA:
*a | Pieza calentada |
*b | Lámpara térmica |
AVISO:
No caliente el embellecedor exterior de la puerta del compartimiento de equipajes en exceso.
(a) Limpie el embellecedor exterior de la puerta del compartimiento de equipajes.
(1) Extraiga cualquier resto de cinta de doble cara del embellecedor exterior de la puerta del compartimiento de equipajes.
(2) Elimine cualquier residuo de la cinta adhesiva con un limpiador.

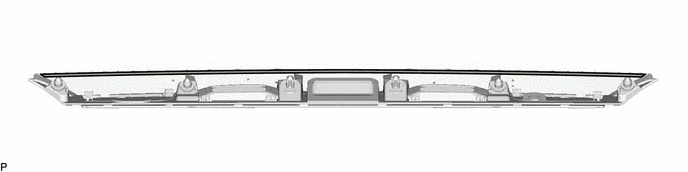

(b) Aplique imprimador o un material similar al área de instalación del protector del embellecedor exterior de la puerta del compartimiento de equipajes con una escobilla o un fieltro.
Imprimador | - |
- |
AVISO:
(c) Retire el papel protector del nuevo protector del embellecedor exterior de la puerta del compartimiento de equipajes.

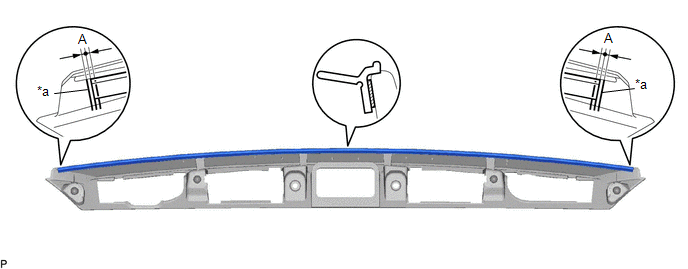

(d) Alinee el protector del embellecedor exterior de la puerta del compartimiento de equipajes con la marca del embellecedor exterior de la puerta del compartimiento de equipajes y colóquelo como se muestra en la ilustración.
*a | Línea |
- | - |
Medición estándar:
Área | Medida |
Medida | Medición |
---|---|---|---|
A | 1.0 mm (0.0394 pulg.) |
- | - |
OBSERVACIÓN:
Presione el protector del embellecedor exterior de la puerta del compartimiento de equipajes con firmeza para colocarlo.
2. COLOQUE LA PLACA DE IDENTIFICACIÓN DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES NO. 2
