MÉTODO DE FUNCIONAMIENTO

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DEL COJÍN DEL ASIENTO TRASERO

Haga clic aquí

3. EXTRAIGA EL GANCHO DE BLOQUEO DEL COJÍN DEL ASIENTO TRASERO

Haga clic aquí

4. LIBERACIÓN FORZADA DEL FRENO DE ESTACIONAMIENTO

ADVERTENCIA:

Trabaje sobre una superficie nivelada para garantizar la seguridad.

AVISO:

• Para liberar el freno de estacionamiento, siga el procedimiento para cuando se utiliza el SST.
• Si no se puede liberar el freno de estacionamiento, siga el procedimiento para cuando no se utilice el SST.
• Al mover el vehículo después de liberar el freno de estacionamiento, instale todas las piezas y no conecte los 2 conectores tal como se muestra en la ilustración.
• Si se activa el interruptor del motor en posición (IG) o se arranca el motor con los 2 conectores desconectados, puede que se almacene un DTC. Borre cualquier DTC después de realizar el trabajo.

  Haga clic aquí

(a) Cuando se utiliza un SST:

(1) Estacione el vehículo en una superficie plana y ponga la palanca de cambios en posición P.

(2) Desactive el interruptor del motor y calce las ruedas.

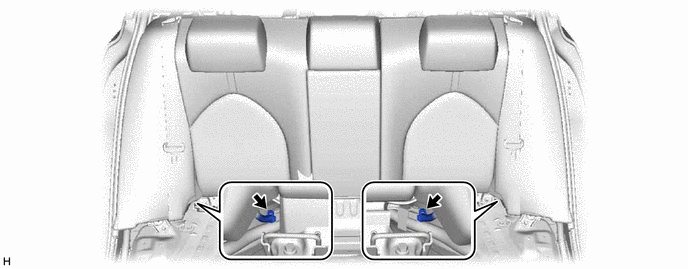

(3) Desconecte los 2 conectores que se muestran en la ilustración.

OBSERVACIÓN:

Si tiene dificultades para ver los 2 conectores que se muestran en la ilustración, incline el conjunto del respaldo del asiento trasero.

(4) Conecte la SST (09756-48020) a la SST (09756-48070).

SST: SST (09756-48020)

SST: 09756-48070

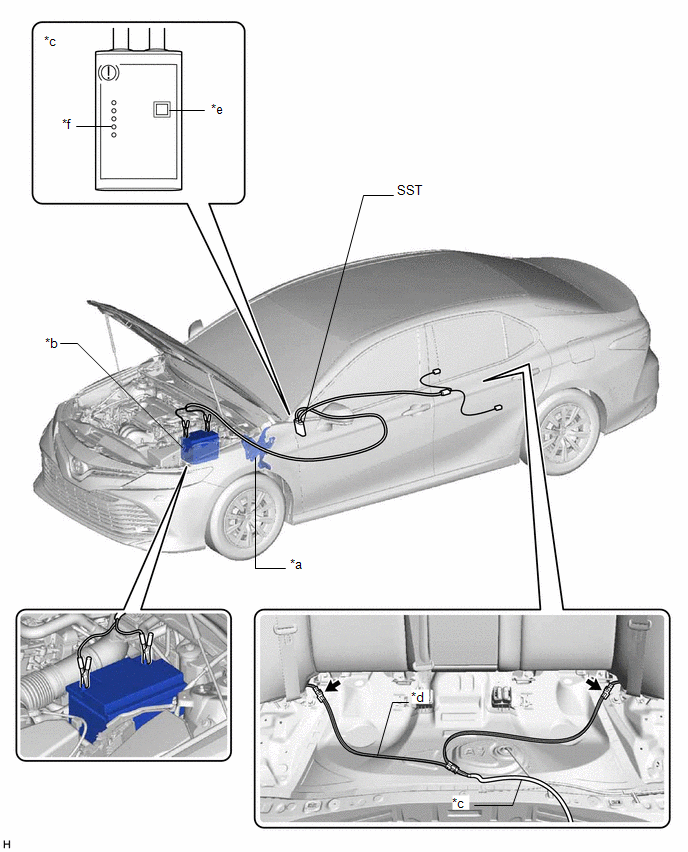

*a	Pedal del freno	*b	Batería
*c	SST (09756-48020)	*d	SST (09756-48070)
*e	Botón de liberación	*f	Luz de finalización
	Conector	-	-

(5) Conecte la SST (09756-48070) a los 2 conectores en el interior del vehículo.

(6) Conecte la SST (09756-48020) a la batería desde el exterior del vehículo.

(7) Pulse el botón de liberación en la SST (09756-48020) con el pedal de freno pisado

ADVERTENCIA:

El vehículo puede moverse repentinamente al soltar el freno de estacionamiento. Asegúrese de realizar la operación de desbloqueo con el pedal de freno pisado.

OBSERVACIÓN:

• Asegúrese de que el freno de estacionamiento está funcionando escuchando el sonido de funcionamiento.
• Si no se escucha ningún sonido de funcionamiento, pulse el botón de liberación del SST (09756-48020) con el pedal de freno pisado.
• Puede que el freno de estacionamiento no se desbloquee si la tensión de la batería es demasiado baja. En este caso, vuelva a realizar la operación de nuevo usando una batería nueva o completamente cargada.

(8) Cuando se enciende la luz de finalizado de SST (09756-48020), suelte el pedal de freno.

(9) Mueva el vehículo hacia delante y hacia atrás para comprobar que el freno de estacionamiento está liberado.

ADVERTENCIA:

Tenga cuidado al realizar esta operación. El vehículo puede moverse repentinamente.

AVISO:

• Al mover el vehículo después de soltar el freno de estacionamiento, asegúrese de que los 2 conectores están desconectados.
• El indicador luminoso de advertencia del freno (amarillo) se iluminará cuando se mueva el vehículo después de liberar el freno de estacionamiento.

(b) Cuando no se utiliza SST:

AVISO:

Realice el siguiente procedimiento sólo cuando el freno de estacionamiento no se pueda liberar con SST.

OBSERVACIÓN:

• Utilice el mismo procedimiento tanto para el lado derecho como para el lado izquierdo.
• El procedimiento que se indica a continuación es para el lado izquierdo.

(1) Estacione el vehículo en una superficie plana y compruebe que la palanca de cambios está en posición P.

(2) Desactive el interruptor del motor y compruebe que las ruedas estén calzadas.

(3) Compruebe que los 2 conectores mostrados en la ilustración han sido desconectados.

(4) Extraiga la rueda trasera.

Haga clic aquí.

ADVERTENCIA:

Cuando utilice un gato para levantar el vehículo, asegúrese de sujetar el vehículo con soportes de seguridad. No trabaje en el vehículo si está sólo con él apoyado de un gato.

Haga clic aquí.

(5) Desconecte el conector del conjunto de cables del freno de estacionamiento No. 2 del conjunto del actuador del freno de estacionamiento.

Haga clic aquí.

(6) Extraiga el conjunto del actuador del freno de estacionamiento del conjunto del cilindro del freno de disco trasero.

Haga clic aquí.

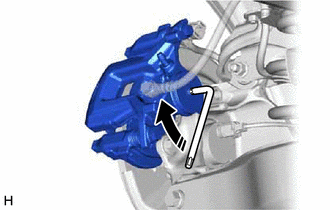

(7) Introduzca una llave T45 "TORX" en forma de L en el conjunto del cilindro del freno de disco trasero.

(8) De 2 vueltas completas a la llave "TORX" T45 en forma de L hacia la derecha para soltar el bloqueo del freno de estacionamiento.

AVISO:

• Al mover el vehículo después de liberar el freno de estacionamiento, instale todas las piezas y no conecte los 2 conectores tal como se muestra en la ilustración.
• El indicador luminoso de advertencia del freno (amarillo) se iluminará cuando se mueva el vehículo después de liberar el freno de estacionamiento.

5. INSTALE EL GANCHO DE BLOQUEO DEL COJÍN DEL ASIENTO TRASERO

Haga clic aquí

6. INSTALE EL CONJUNTO DEL COJÍN DEL ASIENTO TRASERO

Haga clic aquí
