INSPECCIÓN
PROCEDIMIENTO
1. INSPECCIONE EL ÁRBOL DE TRANSMISIÓN CON CONJUNTO DE EJE DE COJINETE CENTRAL

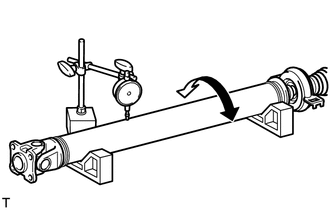

| (a) Utilice un indicador de cuadrante para medir el descentramiento del conjunto del árbol de transmisión trasero (para el lado delantero). Descentramiento máximo: 0.6 mm (0.0236 pulg.) AVISO: El indicador de cuadrante debe colocarse en ángulo recto con respecto al centro del conjunto del árbol de transmisión trasero. Si el descentramiento del eje supera el máximo, sustituya el conjunto del árbol de transmisión con cojinete central. |
|

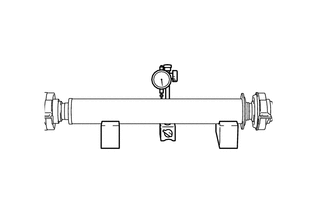

| (b) Utilice un indicador de cuadrante para medir el descentramiento del conjunto del árbol de transmisión trasero (para el lado trasero). Descentramiento máximo: 0.6 mm (0.0236 pulg.) AVISO: El indicador de cuadrante debe colocarse en ángulo recto con respecto al centro del conjunto del árbol de transmisión trasero. Si el descentramiento del eje supera el máximo, sustituya el conjunto del árbol de transmisión con cojinete central. |
|

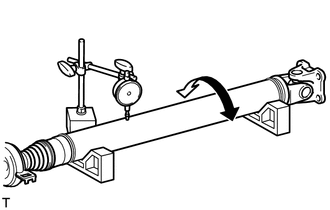

| (c) Mida el descentramiento del conjunto del eje intermedio con un indicador de cuadrante. Descentramiento máximo: 0.6 mm (0.0236 pulg.) AVISO: El indicador de cuadrante debe colocarse en ángulo recto con respecto al centro del conjunto del eje intermedio. Si el descentramiento del eje supera el máximo, sustituya el conjunto del árbol de transmisión con cojinete central. |
|
