EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del conjunto del árbol de transmisión con cojinete central.
Procedimientos necesarios tras extraer/colocar/sustituir piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
| Piezas del sistema de escape |
Inspección posterior a la reparación |
|
|

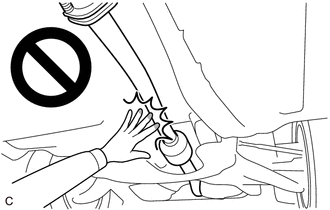

ADVERTENCIA:
Para evitar quemaduras, no toque el motor, el tubo de escape ni ningún otro componente cuya temperatura sea alta mientras el motor esté caliente.
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL TUBO DE ESCAPE
Haga clic aquí
.gif)
2. EXTRAIGA EL AISLANTE TÉRMICO INFERIOR DEL PISO DELANTERO No. 1
Haga clic aquí
3. EXTRAIGA EL ÁRBOL DE TRANSMISIÓN CON EL CONJUNTO DEL COJINETE CENTRAL

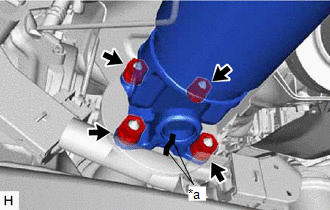

| (a) Coloque marcas de correspondencia en el conjunto del portador del diferencial trasero y en el conjunto del árbol de transmisión con cojinete central. |
|
(b) Extraiga las 4 tuercas y las 4 arandelas.
(c) Utilice una barra de latón y un martillo para separar el árbol de transmisión con el conjunto del árbol con cojinete central.
AVISO:
Utilice un cable o una herramienta similar para conservar el conjunto del árbol de transmisión con cojinete central.

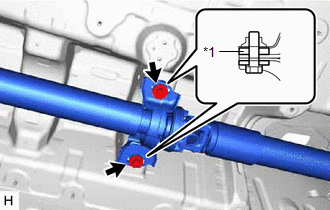

| (d) Extraiga los 2 pernos y las 2 arandelas del cojinete de apoyo central No. 2 (para el lado trasero). AVISO: Cuando retire los pernos y las arandelas del cojinete de apoyo central n° 2, no aplique demasiada fuerza a la junta universal. |
|

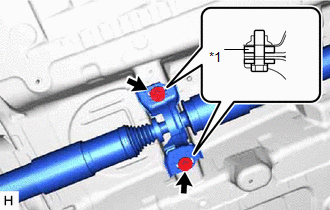

| (e) Extraiga los 2 pernos y las 2 arandelas del cojinete de apoyo central No. 2 (para el lado delantero). AVISO: Cuando retire los pernos y las arandelas del cojinete de apoyo central n° 2, no aplique demasiada fuerza a la junta universal. |
|

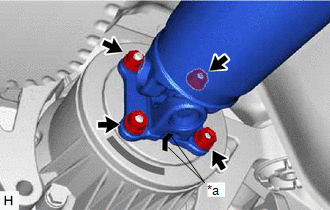

| (f) Coloque marcas de correspondencia en el conjunto de la transferencia y en el conjunto del árbol de transmisión con cojinete central. |
|
(g) Extraiga las 4 tuercas, las 4 arandelas y el conjunto del árbol de transmisión con cojinete central de la transferencia.
AVISO:
