INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL INTERRUPTOR DE LA CALEFACCIÓN DEL VOLANTE

(a) Extraiga el interruptor de la calefacción del volante.

Haga clic aquí

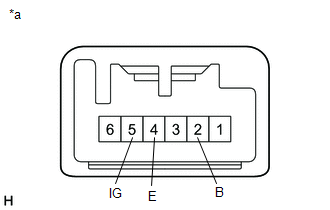

*a

Componente sin mazo de cables conectado

(Interruptor de la calefacción del volante)

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Condición

Condición especificada

5 (IG) - 2 (B)

El interruptor de la calefacción del volante está pulsado

Inferior a 1 Ω

5 (IG) - 2 (B)

El interruptor de la calefacción del volante no está pulsado

10 kΩ o superior

(c) Inspección del indicador

(1) Aplique tensión de la batería al interruptor de la calefacción del volante y compruebe si el indicador se enciende.

OK:

Estado

Condición especificada

Terminal positivo (+) de la batería → Terminal 2 (B)

Terminal negativo (-) de la batería → Terminal 4 (E)

Se enciende
