INSPECCIÓN EN EL VEHÍCULO
PROCEDIMIENTO
1. FIJE EL VEHÍCULO
(a) Accione completamente el freno de estacionamiento y calce de las ruedas.

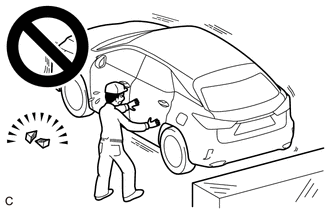

ADVERTENCIA:
.png)
2. VERIFIQUE LA POSICIÓN DE LA PALANCA DE CAMBIOS
(a) Cuando cambie la palanca de cambios de la posición P a R con el interruptor del motor en la posición ON (IG) y el pedal del freno pisado, compruebe que la palanca de cambios se mueve sin problemas y correctamente en posición.
(b) Arranque el motor y asegúrese de que el vehículo se mueva hacia adelante cuando se mueva la palanca de cambios de la posición N a la D y que se desplace hacia atrás cuando la palanca de cambios se mueva a la posición R.
Si el funcionamiento no es el especificado, inspeccione o ajuste conjunto del interruptor de posición de estacionamiento / punto muerto o el conjunto del cable de control de la transmisión.
3. INSPECCIONE EL FUNCIONAMIENTO DEL BLOQUEO DEL CAMBIO
(a) Coloque la palanca de cambios en la posición P.
(b) Desactive el interruptor del motor.
(c) Verifique si la palanca de cambios no se puede mover de la posición P a cualquier otra posición.
(d) Active el interruptor del motor (IG), pise el pedal del freno y asegúrese de que la palanca de cambios se puede mover a otra posición.
Si el funcionamiento no se ajusta a lo especificado, inspeccione el conjunto de la unidad de control de bloqueo del cambio.
Haga clic aquí .gif)
4. COMPRUEBE EL FUNCIONAMIENTO DEL BOTÓN DE DESBLOQUEO DEL CAMBIO
(a) Coloque la palanca de cambios en P.
(b) Desactive el interruptor del motor.
(c) Extraiga la cubierta del botón de desbloqueo del cambio.
Haga clic aquí
(d) Pulse el botón de desbloqueo del cambio y compruebe si la palanca de cambios se puede mover de la posición P a cualquier otra posición.
