Toyota Camry Manual de reparaciones XV70 (2017-2023): Terminales De La Ecu

TERMINALES DE LA ECU

CONJUNTO DE LA ECU DE ADVERTENCIA DE ESPACIO LIBRE

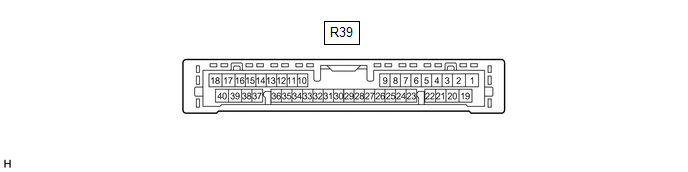

(a) Desconecte el conector R39 del conjunto de la ECU de advertencia de espacio libre.

(b) Mida la tension y la resistencia en el conector del lado del mazo de cables de acuerdo con los valores de la siguiente tabla.

No. de terminal (simbolo)

Descripcion de los terminales

Condicion

Condicion especificada

R39-1 (IG) - R39-31 (E)

Senal de la fuente de alimentacion en posicion IG

Interruptor de encendido en la posicion OFF

Inferior a 1 V

Interruptor de encendido en la posicion ON

11 a 14 V

R39-31 (E) - Masa de la carroceria

Masa

Siempre

Inferior a 1 ?

(c) Vuelva a conectar el conector R39 del conjunto de la ECU de advertencia de espacio libre.

(d) Mida la tension y la resistencia y verifique los impulsos en funcion de los valores de la siguiente tabla.

No. de terminal (simbolo)

Descripcion de los terminales

Condicion

Condicion especificada

R39-2 (BOF) - R39-31 (E)

Fuente de alimentacion para el circuito del sensor delantero

Interruptor de encendido en la posicion OFF

Inferior a 1 V

  • Interruptor de encendido en la posicion ON
  • Sistema intuitivo de asistencia al estacionamiento activado

11 a 14 V

R39-3 (E5) - R39-31 (E)

Masa del sonar de espacio libre delantero

Siempre

Inferior a 1 ?

R39-4 (SOF) - R39-31 (E)

Senal de comunicacion del sensor delantero (sensor del sonar de espacio libre delantero)

  • Interruptor de encendido en la posicion ON
  • Sistema intuitivo de asistencia al estacionamiento activado
  • Palanca de cambios en cualquier posicion distinta de P o R
  • La velocidad del vehiculo es inferior a aproximadamente 10 km/h (6 mph)

Generacion de impulsos

(Consulte la forma de onda 1)

R39-9 (CBZ) - R39-8 (EF)

Senal del avisador acustico de advertencia de espacio libre No. 1

El avisador acustico suena

Generacion de impulsos

(Consulte la forma de onda 2)

R39-19 (BOR) - R39-31 (E)

Fuente de alimentacion para el circuito del sensor trasero

Interruptor de encendido en la posicion OFF

Inferior a 1 V

  • Interruptor de encendido en la posicion ON
  • Sistema intuitivo de asistencia al estacionamiento activado

11 a 14 V

R39-20 (E1) - R39-31 (E)

Masa del sonar de espacio libre trasero

Siempre

Inferior a 1 ?

R39-21 (SOR) - R39-31 (E)

Senal de comunicacion del sensor trasero (sensor del sonar de espacio libre trasero)

  • Interruptor de encendido en la posicion ON
  • Sistema intuitivo de asistencia al estacionamiento activado
  • Palanca de cambios en la posicion R
  • La velocidad del vehiculo es inferior a aproximadamente 10 km/h (6 mph)

Generacion de impulsos

(Consulte la forma de onda 1)

(e) Revise la forma de onda 1 con un osciloscopio.

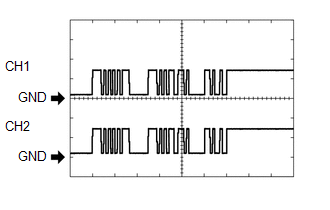

(1) Forma de onda 1 (referencia)

Elemento

Contenido

Terminal de medicion

  • CH1: R39-4 (SOF) - R39-31 (E)
  • CH2: R39-21 (SOR) - R39-31 (E)

Ajuste de medicion

5 V/DIV., 1 ms./DIV.

Condicion

  • Interruptor de encendido en la posicion ON
  • Sistema intuitivo de asistencia al estacionamiento activado
  • Palanca de cambios en cualquier posicion distinta de P o R (CH1)
  • Palanca de cambios en la posicion R (CH2)
  • La velocidad del vehiculo es inferior a aproximadamente 10 km/h (6 mph)

OBSERVACION:

Las formas de onda para CH1 y CH2 son iguales.

(f) Verifique la forma de onda 2 con un osciloscopio.

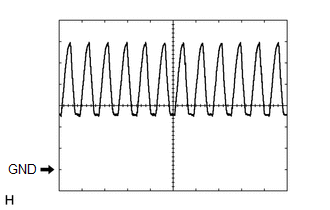

(1) Forma de onda 2 (referencia)

Elemento

Contenido

Terminal de medicion

R39-9 (CBZ) - R39-8 (EF)

Ajuste de medicion

2 V/DIV., 500 ?s./DIV.

Condicion

El avisador acustico suena

OBSERVACION:

La amplitud de la forma de onda cambia en funcion del volumen establecido.
