Toyota Camry Manual de reparaciones XV70 (2017-2023): P Seat Airbag Active Mode Indicator (B1660)

DESCRIPCIÓN

El circuito del indicador ON/OFF del airbag del pasajero está formado por el conjunto del sensor del airbag y el indicador ON/OFF del airbag del pasajero (conjunto de las luces testigo).

El indicador ON/OFF del airbag del pasajero indica el estado de funcionamiento del conjunto del airbag del panel de instrumentos del pasajero y del conjunto del airbag del panel de instrumentos inferior No. 2.

El DTC B1660 se almacena cuando se detecta una avería en el circuito del indicador ON/OFF del airbag del pasajero.

DTC No.

Detection Item

Condición de detección de DTC

Área Afectada

Warning Indicate

Test Mode / Check Mode

B1660

Indicador del modo activo del airbag del asiento del pasajero

  • El conjunto del sensor del airbag detecta un cortocircuito en la línea, un cortocircuito a masa, un cortocircuito a B+ o un circuito abierto en el circuito del indicador ON/OFF del airbag del pasajero.
  • Avería en el indicador ON/OFF del airbag del pasajero
  • Avería en el conjunto del sensor del airbag
  • Cable del panel de instrumentos
  • Conjunto del bloque de empalmes del panel de instrumentos
  • Indicador ON/OFF del airbag del pasajero (conjunto de las luces testigo)
  • Conjunto del sensor del airbag

Se enciende

No se aplica a al modo de prueba/comprobación.

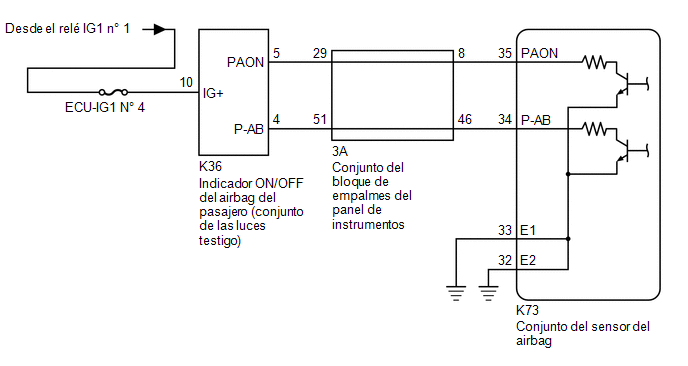

DIAGRAMA DE CONEXIONES

PRECAUCIÓN/AVISO/OBSERVACIÓN

AVISO:

PROCEDIMIENTO

1.

COMPRUEBE EL ESTADO DEL INDICADOR ON/OFF DEL AIRBAG DEL PASAJERO

(a) Coloque el interruptor de encendido en posición ON.

(b) Verifique el funcionamiento del indicador ON/OFF del airbag del pasajero.

OBSERVACIÓN:

Consulte las condiciones normales del indicador ON/OFF del airbag del pasajero.

Haga clic aquí

Resultado:

Resultado

Vaya a

La iluminación del indicador ON/OFF siempre está encendida.

A

La iluminación del indicador ON/OFF siempre está apagada.

B

B

IR AL PUNTO 8

A

2.

INSPECCIONE LA CONEXIÓN DE LOS CONECTORES

(a) Coloque el interruptor de encendido en posición OFF.

(b) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(c) Asegúrese de que los conectores estén bien conectados al conjunto del sensor del airbag, el conjunto de las luces testigo y el conjunto del bloque de empalmes del panel de instrumentos.

OK:

Los conectores están conectados correctamente.

NG

CONECTE LOS CONECTORES DE MANERA CORRECTA

OK

3.

INSPECCIONE LOS CONECTORES

(a) Desconecte los conectores del conjunto del sensor del airbag, el conjunto de las luces testigo y el conjunto del bloque de empalmes del panel de instrumentos.

(b) Verifique que los terminales de los conectores no estén deformados ni dañados.

OK:

Los terminales no están deformados ni dañados.

NG

SUSTITUYA EL CABLE DEL PANEL DE INSTRUMENTOS

OK

4.

COMPRUEBE EL ESTADO DEL INDICADOR ON/OFF DEL AIRBAG DEL PASAJERO

(a) Conecte el conector al conjunto de las luces testigo y al conjunto del bloque de empalmes del panel de instrumentos.

(b) Conecte el cable al terminal negativo (-) de la batería.

(c) Coloque el interruptor de encendido en ON.

(d) Verifique el funcionamiento del indicador ON/OFF del airbag del pasajero.

OK:

El indicador ON/OFF del airbag del pasajero no se enciende.

NG

IR AL PUNTO 6

OK

5.

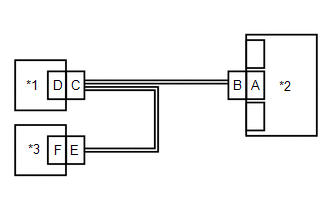

COMPRUEBE LOS DTC

(a) Desactive el interruptor de encendido.

*1

Conjunto del bloque de empalmes del panel de instrumentos

*2

Conjunto del sensor del airbag

*3

Conjunto de las luces testigo

(b) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(c) Conecte el conector al conjunto del sensor del airbag.

(d) Conecte el cable al terminal negativo (-) de la batería.

(e) Coloque el interruptor de encendido en posición ON y espere al menos 60 segundos.

(f) Borre los DTC almacenados en la memoria.

Body Electrical > SRS Airbag > Clear DTCs

(g) Coloque el interruptor de encendido en posición OFF.

(h) Ponga el interruptor de encendido en posición ON y espere al menos unos 60 segundos.

(i) Compruebe si se emiten DTC.

Body Electrical > SRS Airbag > Trouble Codes

OK:

No se emite el DTC B1660.

OBSERVACIÓN:

Es posible que se emitan otros códigos además del DTC B1660 en este momento, pero no están relacionados con esta inspección.

OK

COMPRUEBE CON EL MÉTODO DE SIMULACIÓN

Haga clic aquí

NG

SUSTITUYA EL CONJUNTO DEL SENSOR DEL AIRBAG

Haga clic aquí

6.

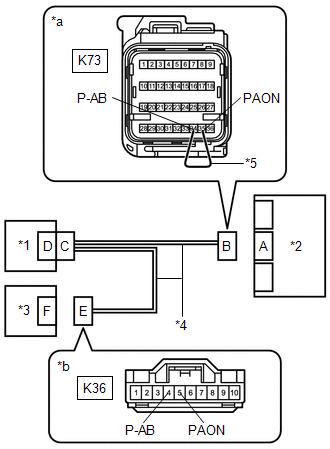

INSPECCIONE EL MAZO DE CABLES

(a) Coloque el interruptor de encendido en posición OFF.

*1

Conjunto del bloque de empalmes del panel de instrumentos

*2

Conjunto del sensor del airbag

*3

Conjunto de las luces testigo

*4

Cable del panel de instrumentos

*5

Cable de servicio

*a

Vista delantera del conector del mazo de cables

(A Airbag Sensor Assembly)

*b

Vista delantera del conector del mazo de cables

(Al conjunto de las luces testigo)

(b) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(c) Desconecte el conector del conjunto de las luces testigo.

(d) Conecte el cable al terminal negativo (-) de la batería.

(e) Coloque el interruptor de encendido en posición ON.

(f) Mida la tensión según los valores de la tabla a continuación.

Tensión estándar:

Conexión del tester

Condición

Condición especificada

K36-5 (PAON) - Masa de la carrocería

Interruptor de encendido en ON

Por debajo de 1 V

K36-4 (P-AB) - Masa de la carrocería

Interruptor de encendido en ON

Inferior a 1 V

(g) Coloque el interruptor de encendido en posición OFF.

(h) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(i) Utilice un cable de servicio para conectar los terminales 35 (PAON) y 34 (P-AB) del conector B.

AVISO:

A la hora de conectar el cable, no inserte a la fuerza el cable de servicio en los terminales del conector.

(j) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Condición

Condición especificada

K36-5 (PAON) - K36-4 (P-AB)

Siempre

Inferior a 1 Ω

(k) Desconecte el cable de servicio del conector B.

(l) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Condición

Condición especificada

K36-5 (PAON) - K36-4 (P-AB)

Siempre

1 MΩ o superior

K36-5 (PAON) - Masa de la carrocería

Siempre

1 MΩ o superior

K36-4 (P-AB) - Masa de la carrocería

Siempre

1 MΩ o superior

OK

SUSTITUYA EL CONJUNTO DE LAS LUCES TESTIGO

Haga clic aquí

NG

7.

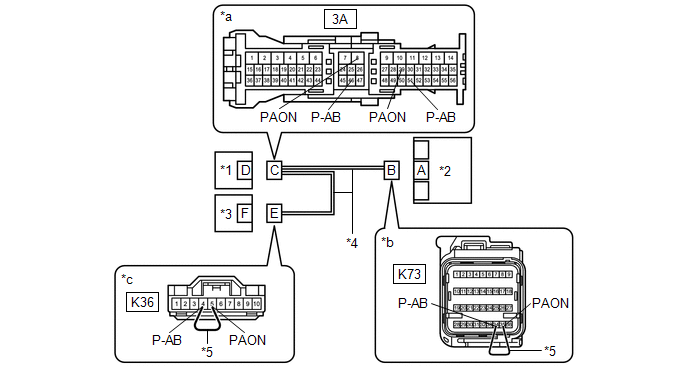

INSPECCIONE EL CABLE DEL PANEL DE INSTRUMENTOS

(a) Desconecte el conector del conjunto del bloque de empalmes del panel de instrumentos.

*1

Conjunto del bloque de empalmes del panel de instrumentos

*2

Conjunto del sensor del airbag

*3

Conjunto de las luces testigo

*4

Cable del panel de instrumentos

*5

Cable de servicio

-

-

*a

Vista delantera del conector del mazo de cables

(a Instrument Panel Junction Block Assembly)

*b

Vista delantero del conector del mazo de cables

(al conjunto del sensor del airbag)

*c

Vista delantera del conector del mazo de cables

(al conjunto de las luces testigo)

-

-

(b) Utilice un cable de servicio para conectar los terminales 35 (PAON) y 34 (P-AB) del conector B.

AVISO:

A la hora de conectar el cable, no inserte a la fuerza el cable de servicio en los terminales del conector.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Condición

Specified Condition

3A-8 (PAON) - 3A-46 (P-AB)

Siempre

Inferior a 1 Ω

(d) Desconecte el cable de servicio del conector B.

(e) Utilice un cable de servicio para conectar los terminales 5 (PAON) y 4 (P-AB) del conector E.

AVISO:

A la hora de conectar el cable, no inserte a la fuerza el cable de servicio en los terminales del conector.

(f) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Condición

Specified Condition

3A-29 (PAON) - 3A-51 (P-AB)

Siempre

Inferior a 1 Ω

(g) Desconecte el cable de servicio del conector E.

(h) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Condición

Specified Condition

3A-8 (PAON) - Masa de la carrocería u otros terminales

Siempre

1 MΩ o superior

3A-29 (PAON) - Masa de la carrocería u otros terminales

Siempre

1 MΩ o superior

3A-46 (P-AB) - Masa de la carrocería u otros terminales

Siempre

1 MΩ o superior

3A-51 (P-AB) - Masa de la carrocería u otros terminales

Siempre

1 MΩ o superior

OK

SUSTITUYA EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

NG

SUSTITUYA EL CABLE DEL PANEL DE INSTRUMENTOS

8.

INSPECCIONE LA CONEXIÓN DE LOS CONECTORES

(a) Coloque el interruptor de encendido en posición OFF.

(b) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(c) Asegúrese de que los conectores estén bien conectados al conjunto del sensor del airbag, el conjunto de las luces testigo y el conjunto del bloque de empalmes del panel de instrumentos.

OK:

Los conectores están conectados correctamente.

NG

CONECTE LOS CONECTORES DE MANERA CORRECTA

OK

9.

INSPECCIONE LOS CONECTORES

(a) Desconecte los conectores del conjunto del sensor del airbag, el conjunto de las luces testigo y el conjunto del bloque de empalmes del panel de instrumentos.

(b) Verifique que los terminales de los conectores no estén deformados ni dañados.

OK:

Los terminales no están deformados ni dañados.

NG

SUSTITUYA EL CABLE DEL PANEL DE INSTRUMENTOS

OK

10.

INSPECCIONE EL MAZO DE CABLES

(a) Conecte el conector con el conjunto del bloque de empalmes del panel de instrumentos.

*1

Conjunto del bloque de empalmes del panel de instrumentos

*2

Conjunto del sensor del airbag

*3

Conjunto de las luces testigo

*4

Cable del panel de instrumentos

*5

Cable de servicio

*a

Vista delantera del conector del mazo de cables

(A Airbag Sensor Assembly)

*b

Vista delantera del conector del mazo de cables

(Al conjunto de las luces testigo)

(b) Conecte el cable al terminal negativo (-) de la batería.

(c) Coloque el interruptor de encendido en posición ON.

(d) Mida la tensión según los valores de la tabla a continuación.

Tensión estándar:

Conexión del tester

Condición

Condición especificada

K36-5 (PAON) - Masa de la carrocería

Interruptor de encendido en ON

Por debajo de 1 V

K36-4 (P-AB) - Masa de la carrocería

Interruptor de encendido en ON

Inferior a 1 V

(e) Coloque el interruptor de encendido en posición OFF.

(f) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(g) Utilice un cable de servicio para conectar los terminales 35 (PAON) y 34 (P-AB) del conector B.

AVISO:

A la hora de conectar el cable, no inserte a la fuerza el cable de servicio en los terminales del conector.

(h) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Condición

Condición especificada

K36-5 (PAON) - K36-4 (P-AB)

Siempre

Inferior a 1 Ω

(i) Desconecte el cable de servicio del conector B.

(j) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Condición

Condición especificada

K36-5 (PAON) - K36-4 (P-AB)

Siempre

1 MΩ o superior

K36-5 (PAON) - Masa de la carrocería

Siempre

1 MΩ o superior

K36-4 (P-AB) - Masa de la carrocería

Siempre

1 MΩ o superior

NG

IR AL PUNTO 14

OK

11.

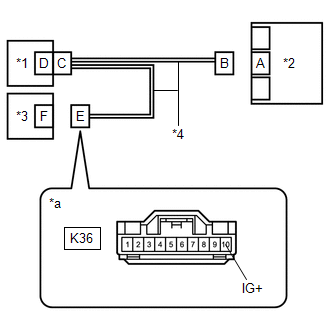

INSPECCIONE EL INDICADOR ON/OFF DEL AIRBAG DEL PASAJERO (TENSIÓN DE LA FUENTE)

(a) Conecte el cable al terminal negativo (-) de la batería.

*1

Conjunto del bloque de empalmes del panel de instrumentos

*2

Conjunto del sensor del airbag

*3

Conjunto de las luces testigo

*4

Cable del panel de instrumentos

*a

Vista delantera del conector del mazo de cables

(Al conjunto de las luces testigo)

(b) Coloque el interruptor de encendido en posición ON.

(c) Mida la tensión según los valores de la tabla a continuación.

Tensión estándar:

Conexión del tester

Condición

Estado especificado

K36-10 (IG+) - Masa de la carrocería

Interruptor de encendido en ON

De 11 a 14 V

(d) Coloque el interruptor de encendido en posición OFF.

(e) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

NG

SUSTITUYA EL MAZO DE CABLES O LA BATERÍA

OK

12.

INSPECCIONE EL INDICADOR ON/OFF DEL AIRBAG DEL PASAJERO

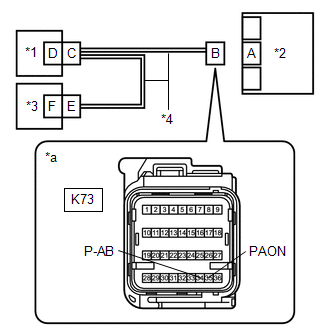

(a) Conecte el conector al conjunto de las luces testigo.

*1

Conjunto del bloque de empalmes del panel de instrumentos

*2

Conjunto del sensor del airbag

*3

Conjunto de las luces testigo

*4

Cable del panel de instrumentos

*a

Vista delantera del conector del mazo de cables

(Al conjunto del sensor del airbag)

(b) Conecte el cable al terminal negativo (-) de la batería.

(c) Coloque el interruptor de encendido en ON.

(d) Revise el indicador ON/OFF del airbag del pasajero según las condiciones de la siguiente tabla.

OK:

Conexión del terminal

Condición

Condición especificada

K73-35 (PAON) - Masa de la carrocería

Interruptor de encendido en ON

"ON" se enciende

K73-34 (P-AB) - Masa de la carrocería

Interruptor de encendido en ON

"OFF" se enciende

(e) Coloque el interruptor de encendido en posición OFF.

(f) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

NG

SUSTITUYA EL CONJUNTO DE LAS LUCES TESTIGO

Haga clic aquí

OK

13.

INSPECCIONE LOS DTC

(a) Conecte el conector al conjunto del sensor del airbag.

*1

Conjunto del bloque de empalmes del panel de instrumentos

*2

Conjunto del sensor del airbag

*3

Conjunto de las luces testigo

(b) Conecte el cable al terminal negativo (-) de la batería.

(c) Coloque el interruptor de encendido en posición ON y espere al menos 60 segundos.

(d) Borre los DTC almacenados en la memoria.

Body Electrical > SRS Airbag > Clear DTCs

(e) Coloque el interruptor de encendido en posición OFF.

(f) Ponga el interruptor de encendido en posición ON y espere al menos unos 60 segundos.

(g) Compruebe si se emiten DTC.

Body Electrical > SRS Airbag > Trouble Codes

OK:

No se emite el DTC B1660.

OBSERVACIÓN:

Es posible que se emitan otros códigos además del DTC B1660 en este momento, pero no están relacionados con esta inspección.

OK

COMPRUEBE CON EL MÉTODO DE SIMULACIÓN

Haga clic aquí

NG

SUSTITUYA EL CONJUNTO DEL SENSOR DEL AIRBAG

Haga clic aquí

14.

INSPECCIONE EL CABLE DEL PANEL DE INSTRUMENTOS

(a) Desconecte el conector del conjunto del bloque de empalmes del panel de instrumentos.

*1

Conjunto del bloque de empalmes del panel de instrumentos

*2

Conjunto del sensor del airbag

*3

Conjunto de las luces testigo

*4

Cable del panel de instrumentos

*5

Cable de servicio

-

-

*a

Vista delantera del conector del mazo de cables

(a Instrument Panel Junction Block Assembly)

*b

Vista delantero del conector del mazo de cables

(al conjunto del sensor del airbag)

*c

Vista delantera del conector del mazo de cables

(al conjunto de las luces testigo)

-

-

(b) Utilice un cable de servicio para conectar los terminales 35 (PAON) y 34 (P-AB) del conector B.

AVISO:

A la hora de conectar el cable, no inserte a la fuerza el cable de servicio en los terminales del conector.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Condición

Specified Condition

3A-8 (PAON) - 3A-46 (P-AB)

Siempre

Inferior a 1 Ω

(d) Desconecte el cable de servicio del conector B.

(e) Utilice un cable de servicio para conectar los terminales 5 (PAON) y 4 (P-AB) del conector E.

AVISO:

A la hora de conectar el cable, no inserte a la fuerza el cable de servicio en los terminales del conector.

(f) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Condición

Specified Condition

3A-29 (PAON) - 3A-51 (P-AB)

Siempre

Inferior a 1 Ω

(g) Desconecte el cable de servicio del conector E.

(h) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Condición

Specified Condition

3A-8 (PAON) - Masa de la carrocería u otros terminales

Siempre

1 MΩ o superior

3A-29 (PAON) - Masa de la carrocería u otros terminales

Siempre

1 MΩ o superior

3A-46 (P-AB) - Masa de la carrocería u otros terminales

Siempre

1 MΩ o superior

3A-51 (P-AB) - Masa de la carrocería u otros terminales

Siempre

1 MΩ o superior

OK

SUSTITUYA EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

NG

SUSTITUYA EL CABLE DEL PANEL DE INSTRUMENTOS

Seat Belt Buckle Switch (LH) (B1656)
DESCRIPCIÓN El circuito del interruptor de la hebilla del cinturón de seguridad delantero izquierdo consta del conjunto del sensor del airbag y del interruptor izquierdo de la hebilla de ...

Pressure Sensor Difference for Front Door (B166A)
DESCRIPCIÓN El sensor del airbag lateral de la puerta izquierda y el sensor del airbag lateral de la puerta derecha detectan los impactos en el vehículo a través de los cambios en ...

LEER SIGUIENTE:

Circuito de la función AUTO del sistema del freno de estacionamiento eléctrico
DESCRIPCIÓN La ECU de control de derrape (conjunto del actuador del freno) recibe señales de cambio de posición desde el ECM a través de la comunicación CAN para controlar la función AUTO del sistema de frenos de estacionamiento eléctrico (función vinculada al cambio de marchas). La funci ...

Occupant Classification System Malfunction (B1650,B165A)
DESCRIPCIÓN El conjunto del sensor del airbag y la ECU de detección de ocupante se comunican a través del sistema de comunicaciones CAN. Cuando la ECU de detección de ocupante almacena los DTC B1771, B1780, B1782, B1795, B1798, B1799, U0125 o U0129, el conjunto del senso ...

Montaje
MONTAJE PROCEDIMIENTO 1. COLOQUE EL CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE VACÍO (a) Instale un nuevo ojal de la válvula de retención en el conjunto del servofreno. (b) Instale el conjunto del interruptor de advertencia de vacío en el conjunto del servofreno como se muestra en la ilustra ...

Categorías

(c) 2023 - 2025 Toyota Camry
