Manual de réparation,
INSPECCIÓN EN EL VEHÍCULO
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
OBSERVACIÓN:
Si se confirma que el conjunto del generador no genera energía, no es necesario realizar la comprobación en sentido contrario a las agujas del reloj, ya que es posible que haya una avería.
PROCEDIMIENTO
1. EXTRAIGA LA CORREA TRAPEZOIDAL RANURADA
Haga clic aquí
.gif)

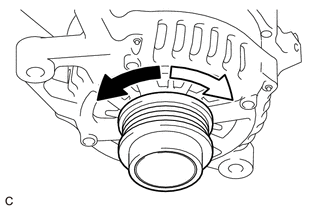

2. INSPECCIONE EL GENERADOR CON POLEA DE EMBRAGUE
(a) Compruebe que la polea del generador con embrague funciona de acuerdo con la siguiente tabla.
 |
Hacia la izquierda |
 |
Hacia la derecha |
Estándar:
|
Hacia la izquierda | Hacia la derecha |
|---|---|
|
Gira libremente | Bloqueado |
OBSERVACIÓN:
Si la polea del generador con embrague no gira con suavidad, no funciona como se especifica o emite un ruido anómalo, sustitúyala por una nueva.
3. INSTALE LA CORREA TRAPEZOIDAL RANURADA
Haga clic aquí
