DESCRIPCION
Este circuito es la fuente de alimentacion que activa el controlador de la camara de television. El controlador de la camara de television controla el sistema de supervision de vista panoramica.

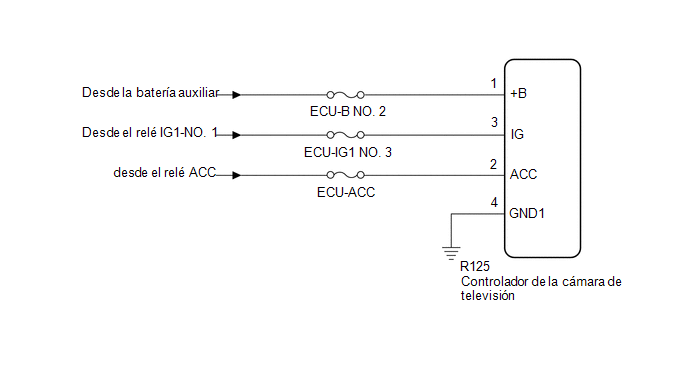

DIAGRAMA DE CONEXIONES
PRECAUCION/AVISO/OBSERVACION
AVISO:
Inspeccione el fusible de los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.
OBSERVACION:
Si el controlador de la camara de television no funciona debido a un problema de la fuente de alimentacion, se pueden memorizar DTC de otros sistemas debido a una interrupcion de la comunicacion CAN.
PROCEDIMIENTO
| 1. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONTROLADOR DE LA CAMARA DE TELEVISION - MASA DE LA CARROCERIA) |
(a) Desconecte el conector R125 del controlador de la camara de television.
(b) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion | Condicion especificada |
|---|---|---|
| R125-4 (GND1) - Masa de la carroceria |
Siempre | Por debajo de 1 ? |
| NG | .gif) | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
|
| 2. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (FUENTE DE ALIMENTACION DEL CONTROLADOR DE LA CAMARA DE TELEVISION) |
(a) Desconecte el conector R125 del controlador de la camara de television.
(b) Mida la tension segun los valores de la siguiente tabla.
Tension estandar:
|
Conexion del tester | Condicion | Condicion especificada |
|---|---|---|
| R125-1 (+B) - R125-4 (GND1) |
Interruptor de encendido desactivado |
11 a 14 V |
|
R125-2 (ACC) - R125-4 (GND1) |
Interruptor de encendido en posicion ACC |
11 a 14 V |
|
Interruptor de encendido en posicion OFF |
Inferior a 1 V | |
|
R125-3 (IG) - R125-4 (GND1) |
Interruptor de encendido en posicion ON |
11 a 14 V |
|
Interruptor de encendido en posicion OFF |
Por debajo de 1 V |
| OK | | CONTINUE CON LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS |
| NG | | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
