Toyota Camry Manual de reparaciones XV70 (2017-2023): Se muestra el mensaje "CHK" en la pantalla SIGNAL CHECK.

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Audio, Visual, Telemática / Asistencia Al Estacionamiento/supervisiOn / Sistema De SupervisiOn De VisiOn PanorAmica / Se muestra el mensaje "CHK" en la pantalla SIGNAL CHECK.

DESCRIPCION

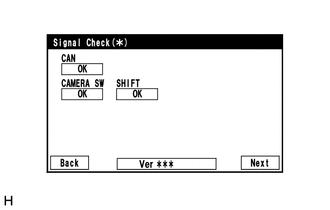

En la pantalla SIGNAL CHECK, es posible comprobar si el estado de las senales enviadas al controlador de la camara de television es normal.

Haga clic aqui

OBSERVACION:

En la pantalla SIGNAL CHECK, se visualiza "OK" (azul) para los elementos con resultado de la inspeccion o estado de entrada normales.
En la pantalla SIGNAL CHECK, se visualiza "CHK" (rojo) para los elementos con resultado de la inspeccion o estado de entrada anomalos.
Los elementos que se muestran pueden ser diferentes segun las especificaciones del vehiculo.

Elemento	Metodo de entrada de senal	Detalle	Se emite un DTC cuando se muestra un resultado anomalo	Receptor de senal
CAN	Comunicacion CAN	Senal de comunicacion CAN	Se emite un DTC	ECU relacionadas
SOFTWARE DE LA CAMARA	Mazo de cables del vehiculo	Estado de entrada de la senal del interruptor de supervision de vista panoramica	No se emiten DTC	Interruptor de supervision de vista panoramica
CAMBIO	Mazo de cables del vehiculo	Senal del interruptor de posicion de cambio	No se emiten DTC	Rele BKUP LP

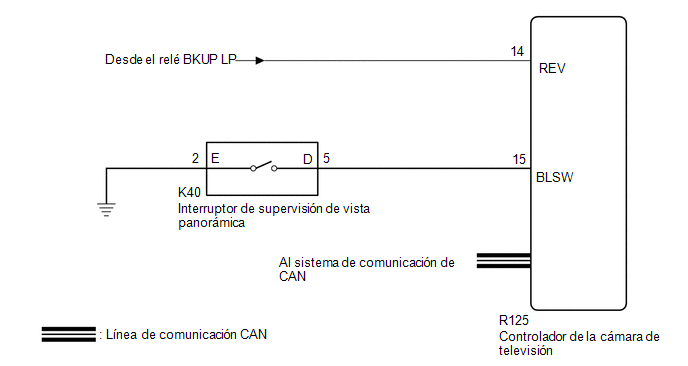

DIAGRAMA DE CONEXIONES

PRECAUCION / AVISO / OBSERVACION

AVISO:

Cuando se visualiza "!" en el conjunto del receptor de radio y pantalla despues de desconectar el cable del terminal negativo de la bateria (-), corrija el punto muerto del angulo de direccion.
Haga clic aqui
Segun las piezas que se hayan reemplazado o las operaciones que se realicen durante la inspeccion o el mantenimiento del vehiculo, puede ser necesario realizar la calibracion de otros sistemas, asi como del sistema de supervision de vista panoramica.
Haga clic aqui

PROCEDIMIENTO

1.	COMPRUEBE EL MODO DE COMPROBACION DE VISUALIZACION

(a) Compruebe que elementos aparecen en la pantalla de comprobacion de senal.

Resultado:

Resultado	Vaya a
"CAMERA SW" muestra "CHK" (rojo).	A
"CAN" muestra "CHK" (rojo)	B
"SHIFT" muestra "CHK" (rojo)	C

VAYA A SISTEMA DE COMUNICACION CAN

IR AL PUNTO 4

2.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (INTERRUPTOR DE SUPERVISION DE VISTA PANORAMICA - CONTROLADOR DE LA CAMARA DE TELEVISION Y MASA DE LA CARROCERIA)

(a) Desconecte el conector K40 del interruptor de supervision de vista panoramica.

(b) Desconecte el conector R125 del controlador de la camara de television.

Resistencia estandar:

Conexion del tester	Condicion	Condicion especificada
R125-15 (BLSW) - K40-5 (D)	Siempre	Inferior a 1 ?
K40-2 (E) - Masa de la carroceria	Siempre	Inferior a 1 ?
R125-15 (BLSW) o K40-5 (D) - Masa de la carroceria	Siempre	10 k? o superior

REPARE O REEMPLACE EL MAZO DE CABLES O EL CONECTOR

3.	INSPECCIONE EL INTERRUPTOR DE SUPERVISION DE VISTA PANORAMICA

Haga clic aqui

REEMPLACE EL CONTROLADOR DE LA CAMARA DE TELEVISION

REEMPLACE EL INTERRUPTOR DE SUPERVISION DE VISTA PANORAMICA

4.	COMPRUEBE LAS LUCES DE MARCHA ATRAS

(a) Compruebe que las luces de marcha atras se encienden.

OK:

Las luces de marcha atras se encienden.

VAYA AL SISTEMA DE ILUMINACION (EXT)

Haga clic aqui

5.	REVISE EL MAZO DE CABLES Y EL CONECTOR (SENAL DE MARCHA ATRAS)

(a) Desconecte el conector R125 del controlador de la camara de television.

(b) Mida la tension segun los valores de la siguiente tabla.

Tension estandar:

Conexion del tester	Condicion	Condicion especificada
R125-14 (REV) - Masa de la carroceria	Interruptor de encendido en posicion ON, palanca de cambios en posicion R	11 a 14 V
R125-14 (REV) - Masa de la carroceria	Interruptor de encendido en posicion ON, palanca de cambios en posicion distinta de R	Inferior a 1 V

REEMPLACE EL CONTROLADOR DE LA CAMARA DE TELEVISION

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
