DESCRIPCION
La senal de pantalla procedente de las distintas camaras se transmite al conjunto del receptor de radio y la pantalla por medio del controlador de la camara de television.

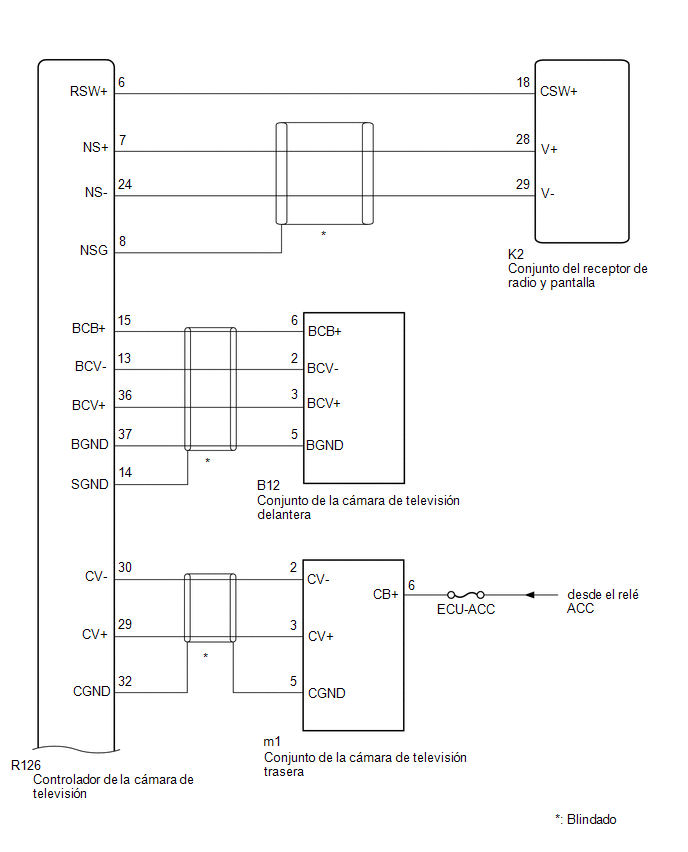

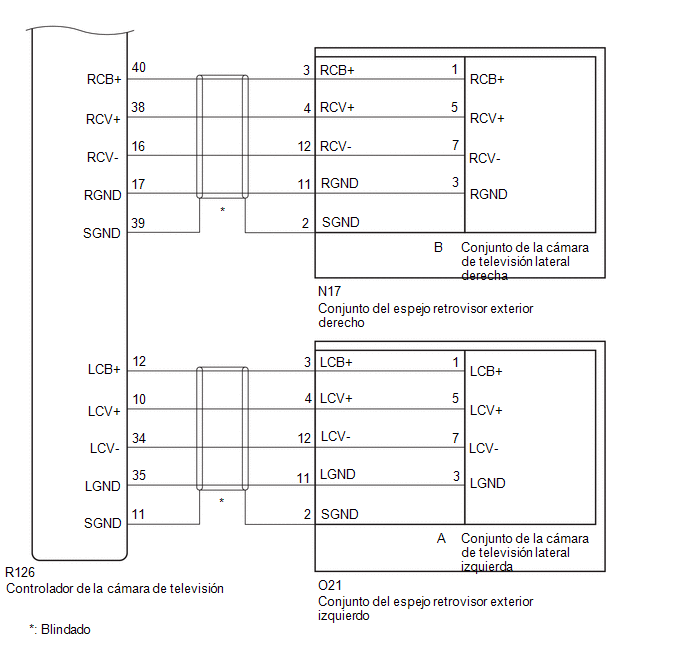

DIAGRAMA DE CONEXIONES
PRECAUCION / AVISO / OBSERVACION
AVISO:
Haga clic aqui
Haga clic aqui
OBSERVACION:
Es posible que las imagenes no sean nitidas aun en condiciones normales, si:PROCEDIMIENTO
1. | COMPRUEBE EL SISTEMA DE SUPERVISION DE VISTA PANORAMICA |
(a) Compruebe si se produce la misma averia cuando se visualiza la pantalla de supervision de vista panoramica.
Resultado:
Resultado | Vaya a |
---|---|
No se muestra la pantalla de vista trasera. |
A |
No se muestra la pantalla de vista delantera. |
B |
No se visualiza la pantalla del monitor lateral (izquierdo). |
C |
No se visualiza la pantalla del monitor lateral (derecho). |
D |
No se muestra la pantalla de supervision de vista panoramica. |
E |
B |
![]() | IR AL PUNTO 6 |
C |
![]() | IR AL PUNTO 10 |
D |
![]() | IR AL PUNTO 16 |
E |
![]() | IR AL PUNTO 22 |
|
2. |
COMPRUEBE EL MAZO DE CABLES Y EL CONECTOR (FUENTE DE ALIMENTACION ACC - CONJUNTO DE LA CAMARA DE TELEVISION TRASERA) |
Haga clic aqui
NG | ![]() | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
|
3. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONTROLADOR DE LA CAMARA DE TELEVISION - CONJUNTO DE LA CAMARA DE TELEVISION TRASERA) |
Haga clic aqui
NG | ![]() | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
|
4. |
INSPECCIONE EL CONTROLADOR DE LA CAMARA DE TELEVISION (CV-, CGND) |
Haga clic aqui
NG | ![]() | REEMPLACE EL CONTROLADOR DE LA CAMARA DE TELEVISION |
|
5. |
COMPRUEBE EL CONJUNTO DE LA CAMARA DE TELEVISION TRASERA (CV+, CGND) |
Haga clic aqui
OK | ![]() | REEMPLACE EL CONTROLADOR DE LA CAMARA DE TELEVISION |
NG | ![]() | REEMPLACE EL CONJUNTO DE LA CAMARA DE TELEVISION TRASERA |
6. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONTROLADOR DE LA CAMARA DE TELEVISION - CONJUNTO DE LA CAMARA DE TELEVISION DELANTERA) |
Haga clic aqui
NG | ![]() | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
|
7. |
INSPECCIONE EL CONTROLADOR DE LA CAMARA DE TELEVISION (BCV-, BGND) |
Haga clic aqui
OK | ![]() | REEMPLACE EL CONTROLADOR DE LA CAMARA DE TELEVISION |
|
8. |
INSPECCIONE EL CONTROLADOR DE LA CAMARA DE TELEVISION (BCB+, BGND) |
Haga clic aqui
NG | ![]() | REEMPLACE EL CONTROLADOR DE LA CAMARA DE TELEVISION |
|
9. |
COMPRUEBE EL CONJUNTO DE LA CAMARA DE TELEVISION DELANTERA (BCV+, BGND) |
Haga clic aqui
OK | ![]() | REEMPLACE EL CONTROLADOR DE LA CAMARA DE TELEVISION |
NG | ![]() | REEMPLACE EL CONJUNTO DE LA CAMARA DE TELEVISION DELANTERA |
10. | INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONTROLADOR DE LA CAMARA DE TELEVISION - CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR IZQUIERDO) |
Haga clic aqui
NG | ![]() | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
|
11. | INSPECCIONE EL CONTROLADOR DE LA CAMARA DE TELEVISION (LCV-, LGND) |
Haga clic aqui
NG | ![]() | REEMPLACE EL CONTROLADOR DE LA CAMARA DE TELEVISION |
|
12. | INSPECCIONE EL CONTROLADOR DE LA CAMARA DE TELEVISION (LCB+, LGND) |
Haga clic aqui
NG | ![]() | REEMPLACE EL CONTROLADOR DE LA CAMARA DE TELEVISION |
|
13. | COMPRUEBE EL CONJUNTO DE LA CAMARA DE TELEVISION LATERAL IZQUIERDA (LCV+, LGND) |
Haga clic
aqui
OK | ![]() | REEMPLACE EL CONTROLADOR DE LA CAMARA DE TELEVISION |
|
14. | INSPECCIONE EL CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR IZQUIERDO |
Haga clic aqui
NG | ![]() | SUSTITUYA EL CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR IZQUIERDO |
|
15. | COMPRUEBE EL CONJUNTO DE LA CAMARA DE TELEVISION LATERAL IZQUIERDA |
(a) Reemplace el conjunto de la camara de television lateral izquierda por una nueva o por una que funcione correctamente.
Haga clic aqui
(b) Compruebe si se repite la misma averia cuando se visualiza la pantalla del monitor lateral.
OK:
La averia no se repite (regresa al estado normal)
OK | ![]() | FIN (EL CONJUNTO DE LA CAMARA DE TELEVISION LATERAL IZQUIERDA PRESENTA DEFECTOS) |
NG | ![]() | SUSTITUYA EL CONTROLADOR DE LA CAMARA DE TELEVISION |
16. | INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONTROLADOR DE LA CAMARA DE TELEVISION - CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR DERECHO) |
Haga clic aqui
NG | ![]() | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
|
17. | INSPECCIONE EL CONTROLADOR DE LA CAMARA DE TELEVISION (RCV-, RGND) |
Haga clic aqui
NG | ![]() | REEMPLACE EL CONTROLADOR DE LA CAMARA DE TELEVISION |
|
18. | INSPECCIONE EL CONTROLADOR DE LA CAMARA DE TELEVISION (RCB+, RGND) |
Haga clic aqui
NG | ![]() | REEMPLACE EL CONTROLADOR DE LA CAMARA DE TELEVISION |
|
19. | COMPRUEBE EL CONJUNTO DE LA CAMARA DE TELEVISION LATERAL DERECHA (RCV+, RGND) |
Haga clic
aqui
OK | ![]() | REEMPLACE EL CONTROLADOR DE LA CAMARA DE TELEVISION |
|
20. | INSPECCIONE EL CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR DERECHO |
Haga clic aqui
NG | ![]() | SUSTITUYA EL CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR DERECHO |
|
21. | COMPRUEBE EL CONJUNTO DE LA CAMARA DE TELEVISION LATERAL DERECHA |
(a) Reemplace el conjunto de la camara de television lateral derecha por una nueva o por una que funcione correctamente.
Haga clic aqui
(b) Compruebe si se repite la misma averia cuando se visualiza la pantalla del monitor lateral.
OK:
La averia no se repite (regresa al estado normal)
OK | ![]() | FIN (EL CONJUNTO DE LA CAMARA DE TELEVISION LATERAL DERECHA PRESENTA DEFECTOS) |
NG | ![]() | SUSTITUYA EL CONTROLADOR DE LA CAMARA DE TELEVISION |
22. | INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONTROLADOR DE LA CAMARA DE TELEVISION - CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA) |
(a) Desconecte el controlador R126 de la camara de television.
(b) Desconecte el conector K2 del conjunto del receptor de radio y pantalla.
(c) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
Conexion del tester | Condicion | Condicion especificada |
---|---|---|
R126-7 (NS+) - K2-28 (V+) |
Siempre | Inferior a 1 ? |
R126-24 (NS-) - K2-29 (V-) | Siempre | Inferior a 1 ? |
R126-6 (RSW+) - K2-18 (CSW+) |
Siempre | Inferior a 1 ? |
R126-8 (NSG) - Masa de la carroceria |
Siempre | 10 k? o superior |
R126-7 (NS+) o K2-28 (V+) - Masa de la carroceria |
Siempre | 10 k? o superior |
R126-24 (NS-) o K2-29 (V-) - Masa de la carroceria |
Siempre | 10 k? o superior |
R126-6 (RSW+) o K2-18 (CSW+) - Masa de la carroceria |
Siempre | 10 k? o superior |
NG | ![]() | REPARE O REEMPLACE EL MAZO DE CABLES O EL CONECTOR |
|
23. | COMPRUEBE EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA |
(a) Reemplace el conjunto del receptor de radio y la pantalla por uno nuevo o en buen estado.
Haga clic
aqui
(b) Compruebe si se vuelve a producir la misma averia cuando se visualiza la pantalla de supervision de vista panoramica.
OK:
La averia no se repite (regresa al estado normal).
OK | ![]() | FIN (EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA ESTABA AVERIADO) |
NG | ![]() | SUSTITUYA EL CONTROLADOR DE LA CAMARA DE TELEVISION |
