EXTRACCIÓN
PROCEDIMIENTO
1. EXTRAIGA LA CUBIERTA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES
Haga clic aquí .gif)
2. EXTRAIGA EL DEFLECTOR TRASERO

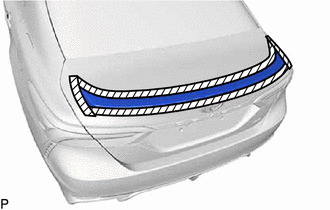

(a) Aplique cinta protectora alrededor del deflector trasero como se muestra en la ilustración.
.png) |
Cinta protectora |
(b) Excepto TRD:

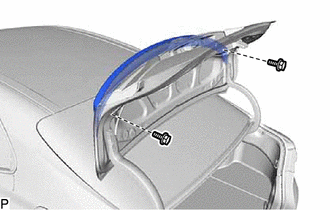

| (1) Extraiga los 2 pernos. |
|

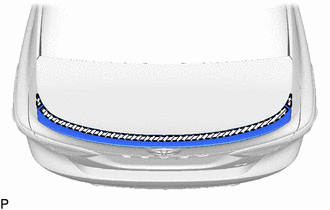

(2) Separe la cinta adhesiva de doble cara y extraiga el deflector trasero.
|
|
Cinta adhesiva bifaz |
(c) Para TRD:

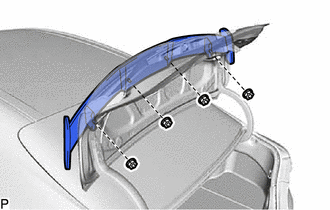

| (1) Extraiga las 4 tuercas. |
|

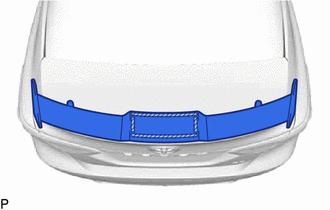

(2) Separe la cinta adhesiva de doble cara y extraiga el deflector trasero.
|
|
Cinta adhesiva bifaz |
3. EXTRAIGA EL RETÉN DEL DEFLECTOR TRASERO (excepto TRD)

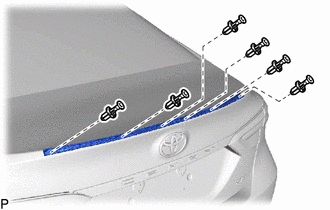

| (a) Extraiga los 6 clips. |
|

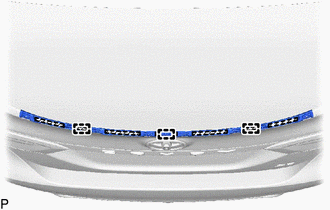

(b) Separe la cinta adhesiva de doble cara y desenganche las 3 guías y extraiga el retén del deflector trasero.
|
|
Cinta adhesiva de doble cara |
