Toyota Camry Manual de reparaciones XV70 (2017-2023): Componentes

COMPONENTES

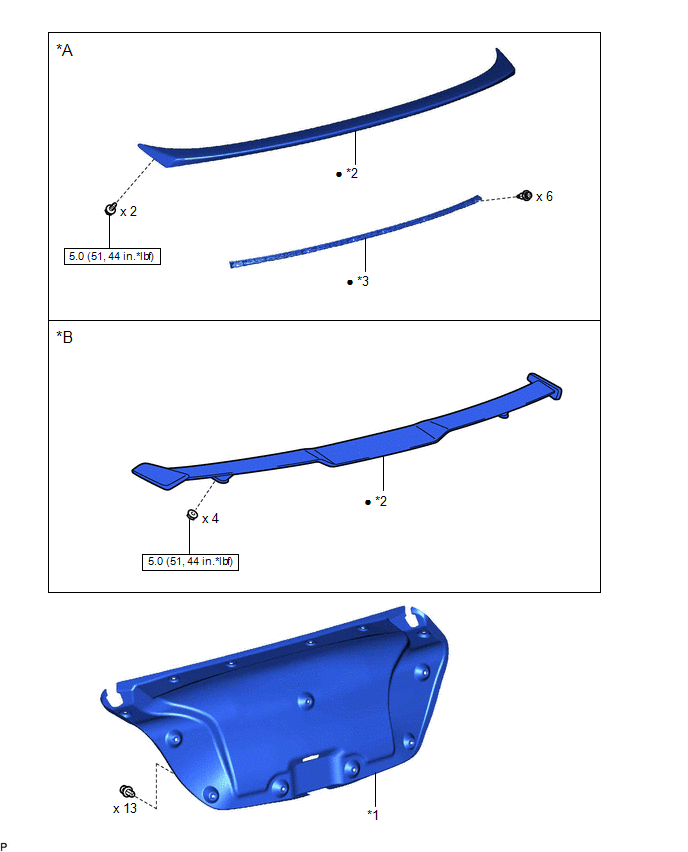

ILUSTRACIÓN

*A

Excepto TRD

*B

Para TRD:

*1

CUBIERTA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

*2

DEFLECTOR TRASERO

*3

RETÉN DEL DEFLECTOR TRASERO

-

-

N*m (kgf*cm, pi.*lbf): Par de apriete especificado

Pieza no reutilizable

Deflector Trasero
...

ExtracciÓn
EXTRACCIÓN PROCEDIMIENTO 1. EXTRAIGA LA CUBIERTA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES Haga clic aquí 2. EXTRAIGA EL DEFLECTOR TRASERO (a) Aplique cinta protectora alrededor del deflect ...
