Toyota Camry Manual de reparaciones XV70 (2017-2023): InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL RETÉN DEL DEFLECTOR TRASERO (excepto TRD)

OBSERVACIÓN:

Al colocar un retén del deflector trasero nuevo, caliente el panel de la puerta del compartimiento de equipajes y el retén del deflector trasero con una lámpara térmica.

Temperatura de calentamiento

Elemento

Temperatura

Panel de la puerta del compartimiento para equipaje

40 a 60 °C (104 a 140 °F)

Retén del deflector trasero

20 a 30 °C (68 a 86 °F)

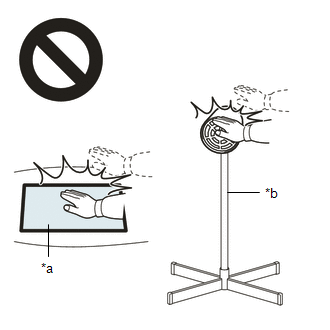

ADVERTENCIA:

*a

Pieza calentada

*b

Lámpara térmica

AVISO:

No caliente excesivamente el panel de la puerta del compartimiento de equipajes o el retén del deflector trasero.

(a) Limpie la superficie del panel de la puerta del compartimiento de equipajes.

(1) Caliente la superficie del panel de la puerta del compartimiento de equipajes con una lámpara térmica.

(2) Extraiga cualquier resto de cinta adhesiva de doble cara del panel de la puerta del compartimiento de equipajes.

(3) Elimine cualquier residuo de la cinta adhesiva con un limpiador.

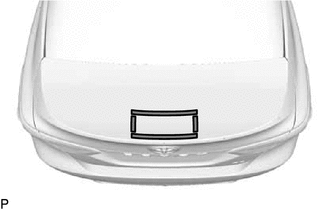

(b) Aplique imprimador o un material similar al área de instalación del retén del deflector trasero con una escobilla o un fieltro.

Imprimador

AVISO:

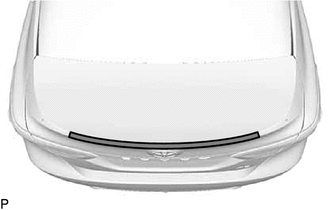

(c) Extraiga el papel protector de un nuevo retén del deflector trasero.

(d) Enganche las 3 guías y coloque la cinta adhesiva de doble cara para colocar el retén del deflector trasero.

OBSERVACIÓN:

Presione el retén del deflector trasero con firmeza para colocarlo.

(e) Coloque el retén del deflector trasero con los 6 clips.

2. INSTALE EL DEFLECTOR TRASERO

OBSERVACIÓN:

Al instalar un deflector trasero nuevo, caliente el panel de la puerta del compartimiento de equipajes y el deflector trasero con una lámpara térmica.

Temperatura de calentamiento

Elemento

Temperatura

Panel de la puerta del compartimiento para equipaje

40 a 60 °C (104 a 140 °F)

Deflector trasero

20 a 30°C (68 a 86°F)

ADVERTENCIA:

*a

Pieza calentada

*b

Lámpara térmica

AVISO:

No caliente excesivamente el panel de la puerta del compartimiento de equipajes o el deflector trasero.

(a) Limpie la superficie del panel de la puerta del compartimiento de equipajes.

(1) Caliente la superficie del panel de la puerta del compartimiento de equipajes con una lámpara térmica.

(2) Extraiga cualquier resto de cinta adhesiva de doble cara del panel de la puerta del compartimiento de equipajes.

(3) Elimine cualquier residuo de la cinta adhesiva con un limpiador.

(b) Excepto TRD:

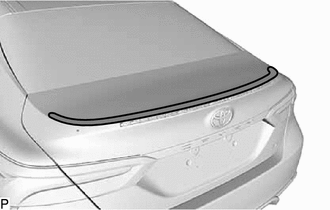

(1) Aplique imprimador o un material similar al área de instalación del deflector trasero con una escobilla o un fieltro.

Imprimador

AVISO:

(2) Quite el papel protector del deflector trasero nuevo.

(3) Coloque cinta adhesiva de doble cara para instalar el deflector trasero.

OBSERVACIÓN:

Presione el deflector trasero con firmeza para colocarlo.

(4) Instale el deflector trasero con los 2 pernos.

Torque:

5.0 N·m {51 kgf·cm, 44 in·lbf}

(c) Para TRD:

(1) Aplique imprimador o un material similar al área de instalación del deflector trasero con una escobilla o un fieltro.

Imprimador

AVISO:

(2) Quite el papel protector del deflector trasero nuevo.

(3) Coloque cinta adhesiva de doble cara para instalar el deflector trasero.

OBSERVACIÓN:

Presione el deflector trasero con firmeza para colocarlo.

(4) Coloque el deflector trasero con las 4 tuercas.

Torque:

5.0 N·m {51 kgf·cm, 44 in·lbf}

3. COLOQUE LA CUBIERTA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

Haga clic aquí
