INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL INTERRUPTOR DE APERTURA DE LA TAPA DEL DEPÓSITO DE COMBUSTIBLE

(a) Compruebe el interruptor.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Condición

Condición especificada

2 - 5

Presionado (ON)

Por debajo de 1 Ω

2 - 5

Sin presionar (OFF)

10 kΩ o superior

Si el resultado no es el especificado, sustituya el interruptor de apertura del depósito de combustible.

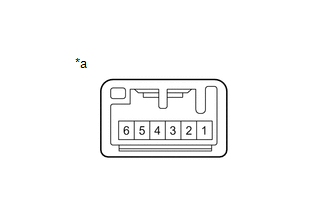

*a

Componente sin mazo de cables conectado

(Interruptor de apertura de la tapa del depósito de combustible)

(b) Compruebe la iluminación del interruptor.

(1) Aplique tensión de la batería al conector del interruptor y compruebe que se encienda el interruptor de apertura de la tapa del depósito de combustible.

OK:

Estado de la batería

Condición especificada

Terminal positivo (+) de la batería → Terminal 6

Terminal negativo (-) de la batería → Terminal 1

La luz se enciende

Si el resultado no es el especificado, sustituya el interruptor de apertura del depósito de combustible.
