INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL INTERRUPTOR DE APERTURA DE LA TAPA DEL DEPÓSITO DE COMBUSTIBLE

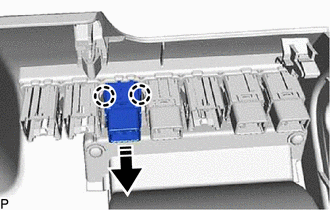

(a) Enganche los 2 ganchos e instale el interruptor de apertura de la tapa del depósito de combustible tal y como se muestra en la ilustración.
![]() |
Instalar en esta dirección |
2. INSTALE EL SUBCONJUNTO DEL PANEL DE INSTRUMENTOS NO. 1
Haga clic aquí
3. CONECTE EL SUBCONJUNTO DE LA PALANCA DE CONTROL DE BLOQUEO DEL CAPÓ
Haga clic aquí
4. INSTALE EL CONJUNTO DE MEDIDORES DEL CAPÓ NO. 2
Haga clic aquí
5. INSTALE EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS NO. 1
Haga clic aquí
6. INSTALE LA PARTE LATERAL IZQUIERDA DEL PANEL DE INSTRUMENTOS
Haga clic aquí
7. INSTALE LA BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA IZQUIERDA
Haga clic aquí
8. INSTALE EL SUBCONJUNTO DE LA GUARNICIÓN IZQUIERDA DEL CUBRETABLEROS
Haga clic aquí.
9. INSTALE EL ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA
Haga clic aquí
Circuito del interruptor del freno de estacionamiento
DESCRIPCION Este circuito conecta la ECU de control de derrape (conjunto del actuador del freno) al conjunto del receptor de radio y pantalla. DIAGRAMA DE CABLEADO
PROCEDIMIENTO
1.
INSPECCIONE EL INDICADOR DE ADVERTENCIA DE LOS FRENOS
(a) Compruebe que el indicador de advertencia del ...
Circuito del indicador
DESCRIPCIÓN La señal de solicitud de salida del indicador de LTA/LDA se envía desde la cámara de reconocimiento de avance hacia el conjunto del medidor combinado a través de la comunicación CAN. PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO: Cuando s ...
Compruebe Si Se Producen Problemas Intermitentes
COMPRUEBE SI SE PRODUCEN PROBLEMAS INTERMITENTES
AVISO:
El historial de funcionamiento se almacena en la RAM o EEPROM de la ECU de certificación (conjunto de la ECU de la llave inteligente). Debido a que la causa de una avería almacenada en la RAM se eliminará cuando se desco ...
