DESMONTAJE
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
OBSERVACIÓN:
PROCEDIMIENTO
1. EXTRAIGA LA ABRAZADERA IZQUIERDA DE LA FUNDA DE LA JUNTA INTERIOR DEL EJE PROPULSOR N° 2 TRASERO
(a) Para el tipo A:

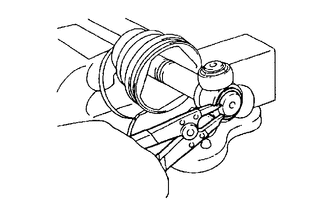

| (1) Extraiga la abrazadera izquierda de la funda de la junta interior del eje propulsor trasero n° 2 con unos alicates de punta de aguja, como se muestra en la ilustración. |
|
(b) Para el tipo B:

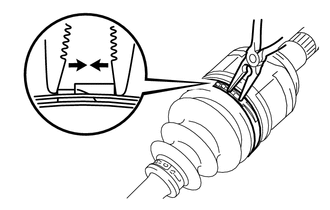

| (1) Extraiga la abrazadera izquierda de la funda de la junta interior del eje propulsor trasero n° 2 con unos alicates de punta de aguja, como se muestra en la ilustración. |
|
2. EXTRAIGA LA ABRAZADERA DE LA FUNDA DE LA JUNTA INTERIOR DEL EJE PROPULSOR TRASERO IZQUIERDO
OBSERVACIÓN:
Siga el mismo procedimiento descrito para la abrazadera izquierda de la funda de la junta interior del eje propulsor trasero n° 2.
3. DESCONECTE LA FUNDA DE LA JUNTA INTERIOR
(a) Desconecte la funda de la junta interior del conjunto izquierdo de la junta interior del eje propulsor trasero.
4. EXTRAIGA EL CONJUNTO DE LA JUNTA INTERIOR DEL EJE PROPULSOR TRASERO IZQUIERDO
|
*a | Marca de correspondencia |
(a) Retire la grasa usada del conjunto izquierdo de la junta interior del eje propulsor trasero.

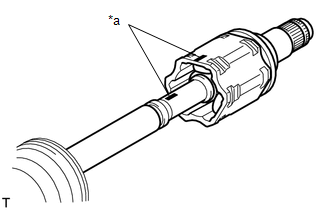

(b) Ponga marcas de correspondencia en el conjunto izquierdo de la junta interior del eje propulsor trasero y en el conjunto izquierdo del eje de la junta exterior del eje propulsor trasero.
AVISO:
No utilice un punzón para hacer las marcas de correspondencia.
(c) Extraiga del conjunto izquierdo del eje de la junta exterior del eje propulsor trasero el conjunto izquierdo de la junta interior de dicho eje.
| (d) Con un expansor de anillos, extraiga el anillo de retención izquierdo del eje propulsor trasero. |
|

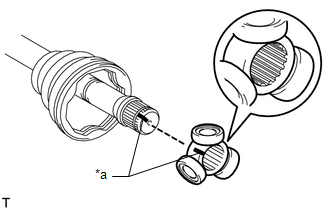

| (e) Coloque marcas de correspondencia en el conjunto izquierdo de la junta exterior del eje propulsor trasero y en la junta trípode. AVISO: No utilice un punzón para hacer las marcas de correspondencia. |
|
(f) Extraiga la junta trípode del conjunto izquierdo del eje del propulsor de la junta exterior trasero con una barra de latón y un martillo.
AVISO:
(g) Extraiga la funda de la junta interior.
5. EXTRAIGA LA ABRAZADERA IZQUIERDA DE LA FUNDA DE LA JUNTA EXTERIOR DEL EJE PROPULSOR TRASERO N° 2

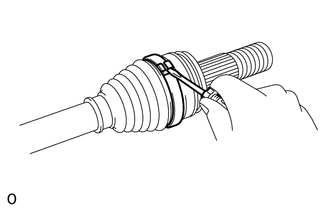

(a) Extraiga la abrazadera izquierda de la funda de la junta exterior del eje propulsor trasero n° 2 con un destornillador, tal como se muestra en la ilustración.
6. EXTRAIGA LA ABRAZADERA IZQUIERDA DE LA FUNDA DE LA JUNTA EXTERIOR DEL EJE PROPULSOR TRASERO

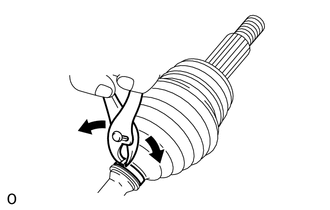

(a) Extraiga la abrazadera izquierda de la funda de la junta exterior del eje propulsor trasero con unos alicates, como se muestra en la ilustración.
7. EXTRAIGA LA FUNDA DE LA JUNTA EXTERIOR
(a) Extraiga la funda de la junta exterior del conjunto izquierdo de la junta exterior del eje propulsor trasero.
(b) Retire la grasa usada del conjunto izquierdo del eje de la junta exterior del eje propulsor trasero.
