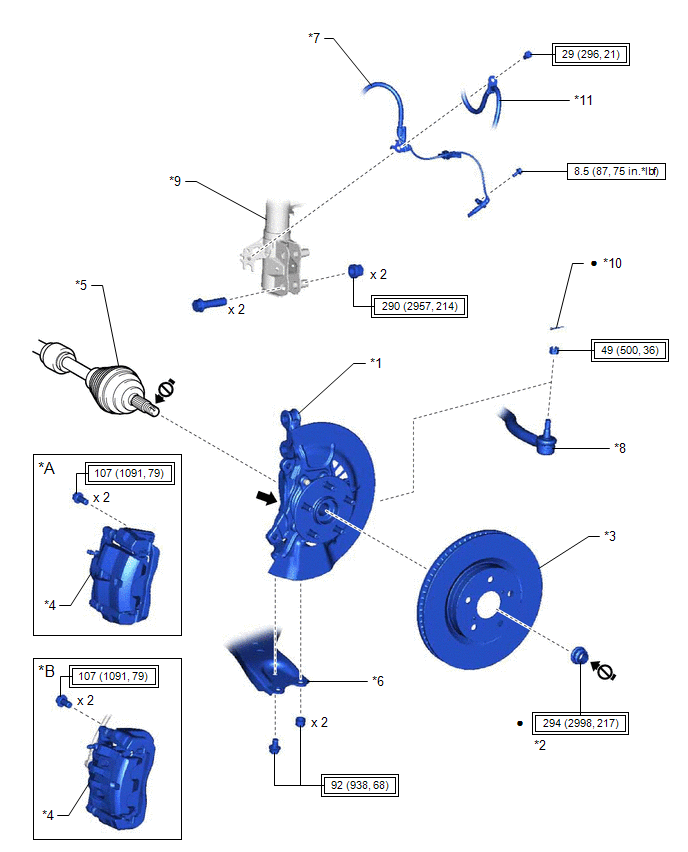

COMPONENTES
ILUSTRACIÓN
|
*A | excepto pinzas de 2 pistones |
*B | Para pinzas de 2 pistones |
|
*1 | CONJUNTO DEL EJE DELANTERO |
*2 | TUERCA DEL EJE AXIAL DELANTERO |
|
*3 | DISCO DELANTERO |
*4 | CONJUNTO DE LA PINZA DEL FRENO DE DISCO DELANTERO |
|
*5 | CONJUNTO DEL EJE PROPULSOR DELANTERO |
*6 | SUBCONJUNTO DEL BRAZO DE SUSPENSIÓN DELANTERA INFERIOR No. 1 |
|
*7 | SENSOR DE VELOCIDAD DELANTERO |
*8 | CONJUNTO DE LA BARRA DE ACOPLAMIENTO |
|
*9 | CONJUNTO DEL AMORTIGUADOR DELANTERO |
*10 | PASADOR HENDIDO |
|
*11 | MANGUERA FLEXIBLE DELANTERA |
- | - |
.png) |
Par de apriete para "zonas principales relacionadas con el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
.png) |
N*m (kgf*cm, lbf*pi.): par especificado |
|
● | Pieza no reutilizable |
.png) |
Grasa para carrocerías Toyota W |
.png) |
No aplique lubricantes en las piezas roscadas |
- | - |

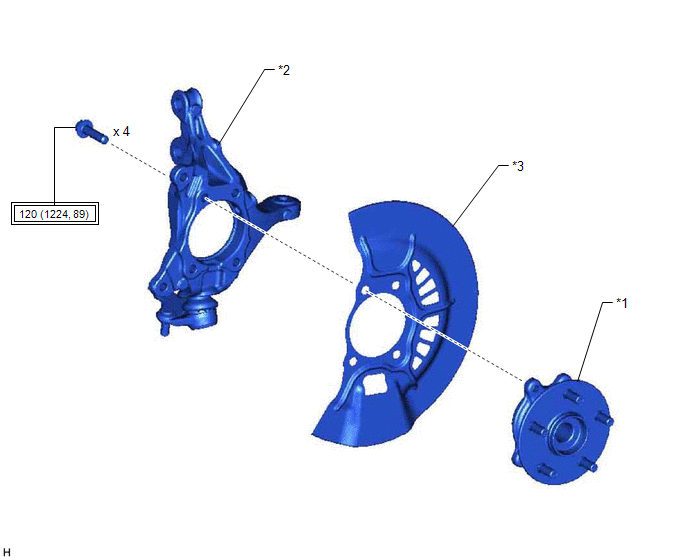

ILUSTRACIÓN
|
*1 | SUBCONJUNTO DEL CUBO DEL EJE DELANTERO |
*2 | PIVOTE DE LA DIRECCIÓN |
|
*3 | CUBIERTA ANTIPOLVO DEL FRENO DE DISCO DELANTERO |
- | - |
|
|
Par de apriete para "zonas principales relacionadas con el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
- | - |
InspecciÓn En El VehÍculoInspecciÓn En El VehÍculo
INSPECCIÓN EN EL VEHÍCULO PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
No quite la tapa de la polea del generador.
Si se extrae la tapa de la polea del generador, sustituya la tapa de la polea del generador con polea del embrague y del generador por una nueva, ya que no se puede comprobar l ...
InspecciÓn
INSPECCIÓN procedimiento 1. INSPECCIONE EL CONJUNTO DEL ESTABILIZADOR DELANTERO
(a) Inspeccione el par de giro de la junta esférica. (1) Coloque el conjunto del estabilizador delantero en un torno utilizando placas de aluminio.
AVISO: No apriete el torno de banco excesivamente. (2) Coloqu ...
InstalaciOn
INSTALACION PROCEDIMIENTO
1. INSTALE EL CONJUNTO DE LA ANTENA DEL TECHO (excepto techo solar panoramico)
(a) Si vuelve a utilizar el conjunto de la antena del techo: (1)
Instale un sello nuevo. (b) Empuje el conjunto de la antena del techo en
la direccion indicada por la flecha (1) que se muestr ...
