INSPECCIÓN EN EL VEHÍCULO
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. EXTRAIGA LA RUEDA DELANTERA
Haga clic aquí
2. SEPARE LA MANGUERA FLEXIBLE DELANTERA
Haga clic aquí
3. SEPARE EL CONJUNTO DE LA PINZA DEL FRENO DE DISCO DELANTERO
Haga clic aquí
4. EXTRAIGA EL DISCO DELANTERO
Excepto pinzas de 2 pistones: haga clic aquí
Para pinzas de 2 pistones: haga clic aquí

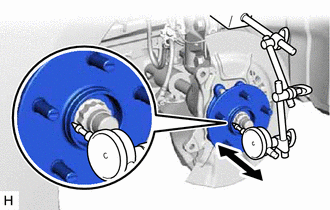

5. INSPECCIONE LA HOLGURA DEL COJINETE DEL CUBO DEL EJE DELANTERO
(a) Mida la holgura cerca del centro del subconjunto del cubo del eje delantero con un indicador de cuadrante con base magnética. Holgura máxima: 0.05 mm (0.00196 pulg.) AVISO:
OBSERVACIÓN: Si la holgura supera el valor máximo especificado, sustituya el subconjunto del cubo del eje delantero. |
|

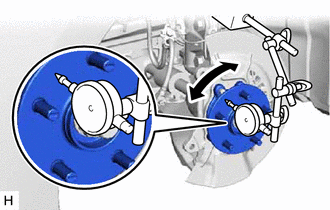

6. COMPRUEBE EL DESCENTRAMIENTO DEL CUBO DEL EJE DELANTERO
(a) Con un indicador de cuadrante con base magnética, mida el descentramiento de la superficie del subconjunto del cubo del eje delantero, fuera de los pernos del cubo del eje delantero. Descentramiento máximo: 0.05 mm (0.00196 pulg.) AVISO:
OBSERVACIÓN: Si el descentramiento supera el valor máximo especificado, sustituya el subconjunto del cubo del eje delantero. |
|
7. COLOQUE EL DISCO DELANTERO
Excepto pinzas de 2 pistones: haga clic aquí
Para pinzas de 2 pistones: haga clic aquí
8. INSTALE EL CONJUNTO DE LA PINZA DEL FRENO DE DISCO DELANTERO
Haga clic aquí
9. COLOQUE LA MANGUERA FLEXIBLE DELANTERA
Haga clic aquí
10. COLOQUE LA RUEDA DELANTERA
Haga clic aquí
