COMPONENTES

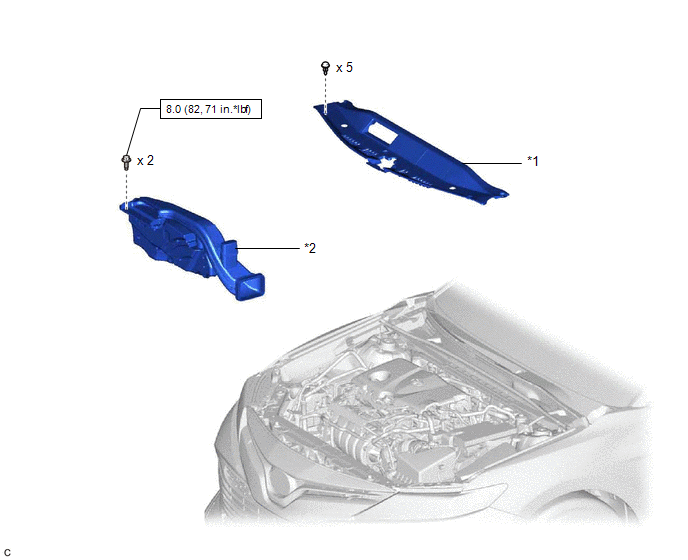

ILUSTRACION

*1

SELLO DEL CONDUCTO DE ADMISION DE AIRE FRIO

*2

CONJUNTO DEL DEPURADOR DE AIRE DE ENTRADA

N*m (kgf*cm, lbf*pi.): par de apriete especificado

-

-

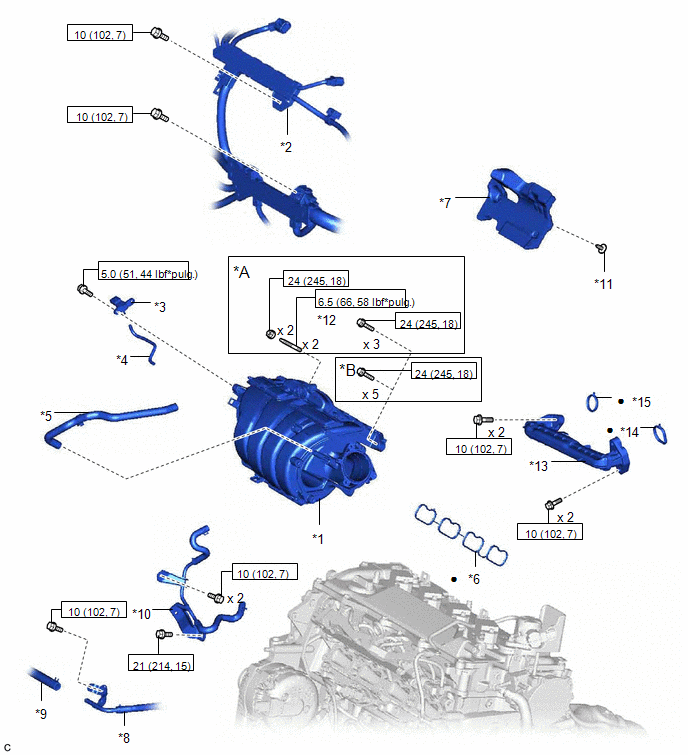

ILUSTRACION

*A

con esparrago prisionero

*B

sin esparrago prisionero

*1

COLECTOR DE ADMISION

*2

CABLE DEL MOTOR

*3

CONJUNTO DEL SENSOR DE VACIO E.F.I. (SENSOR DE PRESION ABSOLUTA DEL COLECTOR)

*4

MANGUERA DE VACIO

*5

MANGUERA DE ALIMENTACION DE VAPOR DE COMBUSTIBLE NO. 2

*6

COLECTOR DE ADMISION A LA JUNTA DE CULATA NO. 1

*7

CUBIERTA DEL MOTOR NO. 1

*8

TUBERIA DE DERIVACION DE AGUA NO. 3

*9

MANGUERA DE DERIVACION DE AGUA NO. 5

*10

TUBERIA DE DERIVACION DE AGUA NO. 2

*11

CLIP

*12

ESPARRAGO PRISIONERO

*13

SUBCONJUNTO DEL TUBO DE EGR NO. 1

*14

JUNTA DEL ADAPTADOR DE LA VALVULA DE EGR

*15

JUNTA DE ENTRADA DE EGR

-

-

N*m (kgf*cm, pi.*lbf): Par de apriete especificado

?

Pieza no reutilizable
Colector De AdmisiOn
...
