EXTRACCIÓN
PROCEDIMIENTO
1. EXTRAIGA EL ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA
Haga clic aquí. .gif)
2. EXTRAIGA EL SUBCONJUNTO DE LA GUARNICIÓN IZQUIERDA DEL CUBRETABLEROS
Haga clic aquí
3. DESCONECTE LA BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA IZQUIERDA
Haga clic aquí
4. EXTRAIGA LA PARTE IZQUIERDA DEL PANEL DE INSTRUMENTOS
Haga clic aquí
5. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS NO. 1
Haga clic aquí
6. EXTRAIGA EL CONJUNTO DE MEDIDORES DEL CAPÓ NO. 2
Haga clic aquí
7. DESCONECTE EL SUBCONJUNTO DE LA PALANCA DE CONTROL DE BLOQUEO DEL CAPÓ
Haga clic aquí
8. EXTRAIGA EL SUBCONJUNTO DEL PANEL DE INSTRUMENTOS NO. 1
Haga clic aquí
9. EXTRAIGA EL INTERRUPTOR DE APERTURA DE LA TAPA DEL DEPÓSITO DE COMBUSTIBLE

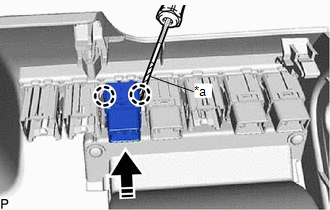

(a) Utilice un destornillador con la punta envuelta en cinta protectora para desenganchar los 2 ganchos y extraiga el interruptor de apertura de la tapa del depósito de combustible tal y como se muestra en la ilustración.
|
*a | Cinta protectora |
.png) |
Extraer en esta dirección |
