DESMONTAJE

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

PROCEDIMIENTO

1. EXTRAIGA EL ESPEJO EXTERIOR (para el tipo A)

Haga clic aquí

2. EXTRAIGA LA CUBIERTA DEL ESPEJO EXTERIOR CON CUBIERTA DEL ORIFICIO DEL ESPEJO EXTERIOR (para el tipo A)

Sin sistema de visión panorámica:

Haga clic aquí

3. EXTRAIGA LA CUBIERTA DEL ESPEJO EXTERIOR (para el tipo A)

Haga clic aquí

4. EXTRAIGA LA CUBIERTA DEL ORIFICIO DE INSTALACIÓN DEL ESPEJO EXTERIOR CON CONJUNTO DE LA CÁMARA DE TELEVISIÓN LATERAL (para el tipo A)

Con sistema de supervisión de vista panorámica:

Haga clic aquí

5. EXTRAIGA EL CONJUNTO DE LA CÁMARA DE TELEVISIÓN LATERAL (para el tipo A)

Con sistema de supervisión de vista panorámica:

Haga clic aquí

6. EXTRAIGA LA CUBIERTA DEL ESPEJO EXTERIOR NO. 2 (para el tipo A)

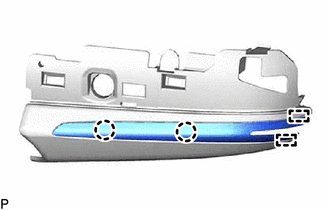

(a) Desenganche los 2 ganchos y las 2 guías para extraer la cubierta del espejo retrovisor exterior No. 2.

7. EXTRAIGA EL ESPEJO EXTERIOR (para el tipo B)

Haga clic aquí

8. EXTRAIGA LA CUBIERTA DEL ESPEJO EXTERIOR (para el tipo B)

Haga clic aquí

9. EXTRAIGA EL ALOJAMIENTO DEL PARASOL (para el tipo B)

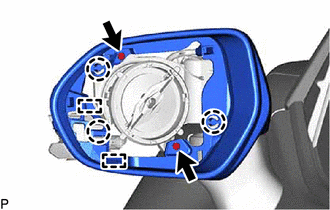

(a) Quite los 2 tornillos con una llave de cubo "TORX" T25.

(b) Desenganche los 3 ganchos y las 2 guías para extraer el alojamiento del parasol.

10. EXTRAIGA EL CONJUNTO DE LOS INTERMITENTES LATERALES (con intermitentes laterales)

Haga clic aquí

ExtracciÓn
