INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR DERECHO (sin sistema de visión panorámica)

(a) Compruebe el funcionamiento de la superficie del espejo.

AVISO:

Si la superficie del espejo está completamente girada hacia la derecha, hacia la izquierda, hacia arriba o hacia abajo, el motor se desliza y emite un sonido de "clic". No se trata de una avería.

(1) Desconecte el conector del conjunto del espejo retrovisor exterior derecho.

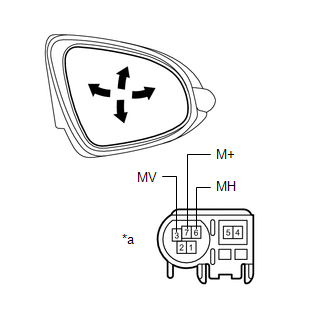

*a

Componente sin mazo de cables conectado

(Conjunto del espejo retrovisor exterior derecho)

(2) Aplique tensión de la batería y compruebe el funcionamiento de la superficie del espejo.

OK:

Conexión de la batería

Condición especificada

Terminal positivo (+) de la batería → Terminal 3 (MV)

Terminal negativo (-) de la batería → Terminal 7 (M+)

Gira hacia arriba

Terminal positivo (+) de la batería → Terminal 7 (M+)

Terminal negativo (-) de la batería → Terminal 3 (MV)

Gira hacia abajo

Terminal positivo (+) de la batería → Terminal 6 (MH)

Terminal negativo (-) de la batería → Terminal 7 (M+)

Gira a la izquierda

Terminal positivo (+) de la batería → Terminal 7 (M+)

Terminal negativo (-) de la batería → Terminal 6 (MH)

Gira a la derecha

Si el resultado no es el especificado, sustituya el conjunto del espejo retrovisor exterior derecho.

(b) Compruebe el funcionamiento del calefactor del espejo (con calefactor del espejo).

(1) Desconecte el conector del conjunto del espejo retrovisor exterior derecho.

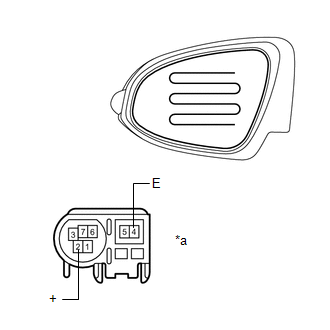

*a

Componente sin mazo de cables conectado

(Conjunto del espejo retrovisor exterior derecho)

(2) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Condición

Condición especificada

2 (+) - 4 (E)

25 °C (77 °F)

10 a 17 Ω

Si el resultado no es el especificado, sustituya el conjunto del espejo retrovisor exterior derecho.

(3) Conecte un cable del terminal positivo (+) de la batería al terminal 2 y el terminal negativo (-) de la batería al terminal 4, y compruebe a continuación si se calienta el espejo.

OBSERVACIÓN:

El espejo tarda un poco en calentarse.

OK:

El espejo se calienta.

Si el resultado no es el especificado, sustituya el conjunto del espejo retrovisor exterior derecho.

2. INSPECCIONE EL CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR DERECHO (con sistema de visión panorámica)

(a) Compruebe el funcionamiento de la superficie del espejo.

AVISO:

Si la superficie del espejo está completamente girada hacia la derecha, hacia la izquierda, hacia arriba o hacia abajo, el motor se desliza y emite un sonido de "clic". No se trata de una avería.

(1) Desconecte el conector del conjunto del espejo retrovisor exterior derecho.

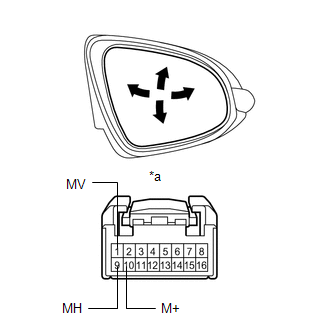

*a

Componente sin mazo de cables conectado

(Conjunto del espejo retrovisor exterior derecho)

(2) Aplique tensión de la batería y compruebe el funcionamiento de la superficie del espejo.

OK:

Conexión de la batería

Condición especificada

Terminal positivo de la batería (+) → Terminal 1 (MV)

Terminal negativo de la batería (-) → Terminal 10 (M+)

Gira hacia arriba

Terminal positivo de la batería (+) → Terminal 10 (M+)

Terminal negativo de la batería (-) → Terminal 1 (MV)

Gira hacia abajo

Terminal positivo de la batería (+) → Terminal 9 (MH)

Terminal negativo de la batería (-) → Terminal 10 (M+)

Gira a la izquierda

Terminal positivo de la batería (+) → Terminal 10 (M+)

Terminal negativo de la batería (-) → Terminal 9 (MH)

Gira a la derecha

Si el resultado no es el especificado, sustituya el conjunto del espejo retrovisor exterior derecho.

(b) Inspeccione el funcionamiento de la calefacción del espejo.

(1) Desconecte el conector del conjunto del espejo retrovisor exterior derecho.

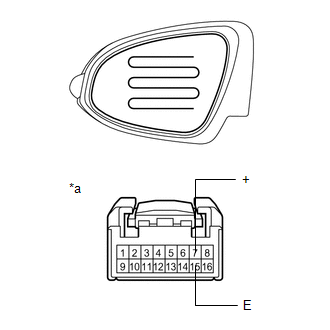

*a

Componente sin mazo de cables conectado

(Conjunto del espejo retrovisor exterior derecho)

(2) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Condición

Condición especificada

7 (+) - 15 (E)

25 °C (77 °F)

10 a 17 Ω

Si el resultado no es el especificado, sustituya el conjunto del espejo retrovisor exterior derecho.

(3) Conecte un cable del terminal positivo (+) de la batería al terminal 7, y el terminal negativo (-) de la batería al terminal 15, y compruebe a continuación si se calienta el espejo.

OBSERVACIÓN:

El espejo tarda un poco en calentarse.

OK:

El espejo se calienta.

Si el resultado no es el especificado, sustituya el conjunto del espejo retrovisor exterior derecho.

3. INSPECCIONE EL CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR IZQUIERDO (sin sistema de visión panorámica)

(a) Compruebe el funcionamiento de la superficie del espejo.

AVISO:

Si la superficie del espejo está completamente girada hacia la derecha, hacia la izquierda, hacia arriba o hacia abajo, el motor se desliza y emite un sonido de "clic". No se trata de una avería.

(1) Desconecte el conector del conjunto del espejo retrovisor exterior izquierdo.

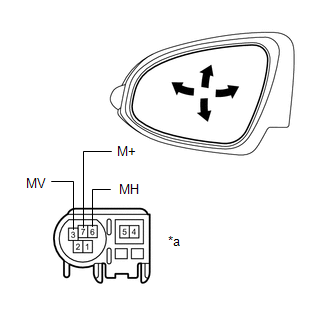

*a

Componente sin mazo de cables conectado

(Conjunto del espejo retrovisor exterior izquierdo)

(2) Aplique tensión de la batería y compruebe el funcionamiento de la superficie del espejo.

OK:

Conexión de la batería

Condición especificada

Terminal positivo (+) de la batería → Terminal 3 (MV)

Terminal negativo (-) de la batería → Terminal 7 (M+)

Gira hacia arriba

Terminal positivo (+) de la batería → Terminal 7 (M+)

Terminal negativo (-) de la batería → Terminal 3 (MV)

Gira hacia abajo

Terminal positivo (+) de la batería → Terminal 6 (MH)

Terminal negativo (-) de la batería → Terminal 7 (M+)

Gira a la derecha

Terminal positivo (+) de la batería → Terminal 7 (M+)

Terminal negativo (-) de la batería → Terminal 6 (MH)

Gira a la izquierda

Si el resultado no es el especificado, sustituya el conjunto del espejo retrovisor exterior izquierdo.

(b) Compruebe el funcionamiento del calefactor del espejo (con calefactor del espejo).

(1) Desconecte el conector del conjunto del espejo retrovisor exterior izquierdo.

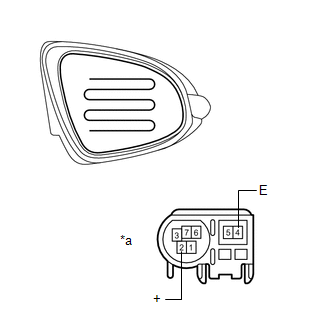

*a

Componente sin mazo de cables conectado

(Conjunto del espejo retrovisor exterior izquierdo)

(2) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Condición

Condición especificada

2 (+) - 4 (E)

25 °C (77 °F)

10 a 17 Ω

Si el resultado no es el especificado, sustituya el conjunto del espejo retrovisor exterior izquierdo.

(3) Conecte un cable del terminal positivo (+) de la batería al terminal 2 y el terminal negativo (-) de la batería al terminal 4, y compruebe a continuación si se calienta el espejo.

OBSERVACIÓN:

El espejo tarda un poco en calentarse.

OK:

El espejo se calienta.

Si el resultado no es el especificado, sustituya el conjunto del espejo retrovisor exterior izquierdo.

4. INSPECCIONE EL CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR IZQUIERDO (con sistema de visión panorámica)

(a) Compruebe el funcionamiento de la superficie del espejo.

AVISO:

Si la superficie del espejo está completamente girada hacia la derecha, hacia la izquierda, hacia arriba o hacia abajo, el motor se desliza y emite un sonido de "clic". No se trata de una avería.

(1) Desconecte el conector del conjunto del espejo retrovisor exterior izquierdo.

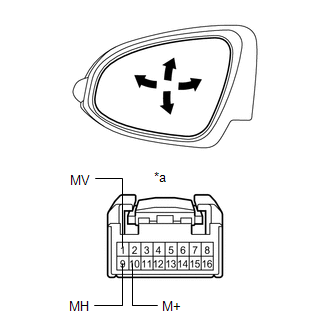

*a

Componente sin mazo de cables conectado

(Conjunto del espejo retrovisor exterior izquierdo)

(2) Aplique tensión de la batería y compruebe el funcionamiento de la superficie del espejo.

OK:

Conexión de la batería

Condición especificada

Terminal positivo de la batería (+) → Terminal 1 (MV)

Terminal negativo de la batería (-) → Terminal 10 (M+)

Gira hacia arriba

Terminal positivo de la batería (+) → Terminal 10 (M+)

Terminal negativo de la batería (-) → Terminal 1 (MV)

Gira hacia abajo

Terminal positivo de la batería (+) → Terminal 9 (MH)

Terminal negativo de la batería (-) → Terminal 10 (M+)

Gira a la derecha

Terminal positivo de la batería (+) → Terminal 10 (M+)

Terminal negativo de la batería (-) → Terminal 9 (MH)

Gira a la izquierda

Si el resultado no es el especificado, sustituya el conjunto del espejo retrovisor exterior izquierdo.

(b) Inspeccione el funcionamiento de la calefacción del espejo.

(1) Desconecte el conector del conjunto del espejo retrovisor exterior izquierdo.

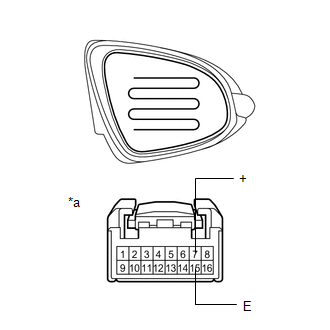

*a

Componente sin mazo de cables conectado

(Conjunto del espejo retrovisor exterior izquierdo)

(2) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Condición

Condición especificada

7 (+) - 15 (E)

25 °C (77 °F)

10 a 17 Ω

Si el resultado no es el especificado, sustituya el conjunto del espejo retrovisor exterior izquierdo.

(3) Conecte un cable del terminal positivo (+) de la batería al terminal 7, y el terminal negativo (-) de la batería al terminal 15, y compruebe a continuación si se calienta el espejo.

OBSERVACIÓN:

El espejo tarda un poco en calentarse.

OK:

El espejo se calienta.

Si el resultado no es el especificado, sustituya el conjunto del espejo retrovisor exterior izquierdo.
