Toyota Camry Manual de reparaciones XV70 (2017-2023): Montaje

MONTAJE

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

PROCEDIMIENTO

1. COLOQUE EL CONJUNTO DE LOS INTERMITENTES LATERALES (con intermitentes laterales)

Haga clic aquí

2. INSTALE LA CUBIERTA DEL ESPEJO RETROVISOR EXTERIOR NO. 2 (para el tipo A)

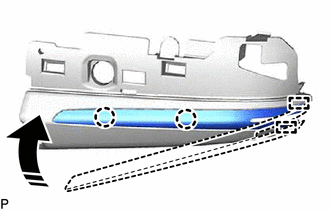

(a) Enganche las 2 guías y los 2 ganchos para instalar la cubierta No. 2 del espejo retrovisor exterior como se muestra en la ilustración.

Instalar en esta dirección

3. INSTALE EL CONJUNTO DE LA CUBIERTA DEL ORIFICIO DEL ESPEJO EXTERIOR (para el tipo A)

Sin sistema de visión panorámica:

Haga clic aquí

4. INSTALE EL CONJUNTO DE LA CÁMARA DE TELEVISIÓN LATERAL (para el tipo A)

Con sistema de supervisión de vista panorámica:

Haga clic aquí

5. COLOQUE LA CUBIERTA DEL ORIFICIO DE INSTALACIÓN DEL ESPEJO RETROVISOR EXTERIOR CON CONJUNTO DE LA CÁMARA DE TELEVISIÓN LATERAL (para el tipo A)

Con sistema de supervisión de vista panorámica:

Haga clic aquí

6. COLOQUE LA CUBIERTA DEL ESPEJO EXTERIOR (para el tipo A)

Haga clic aquí

7. INSTALE EL ESPEJO EXTERIOR (para el tipo A)

Haga clic aquí

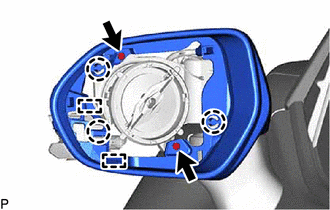

8. COLOQUE EL ALOJAMIENTO DEL PARASOL (para el tipo B)

(a) Enganche las 2 guías y los 3 ganchos.

(b) Utilice una llave de cubo "TORX" T25 para instalar el alojamiento del parasol con los 2 tornillos.

9. COLOQUE LA CUBIERTA DEL ESPEJO EXTERIOR (para el tipo B)

Haga clic aquí

10. INSTALE EL ESPEJO EXTERIOR (para el tipo B)

Haga clic aquí
